  • 관류형 증기보일러
  • 콘덴싱 고효율 관류형 증기보일러

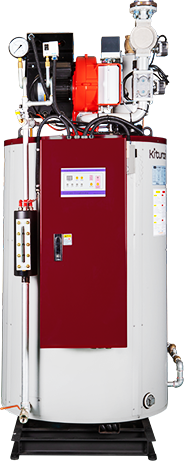

관류형 증기보일러
KDKE 시리즈
특징
  • 예열부하 손실 없이 점화 후 4~5 분후에 건증기가 발생하여 연료비를 절감합니다.
  • 독자적인 구조의 전열핀을 부착한 구조로 고성능 고효율 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어 되어 취급이 간편합니다.
  • 고성능의 기수분리기를 장착하여 급격한 부하변동에도 양질의 건증기를 공급합니다.
  • 하부 관모음 헤더를 사각으로 설치하여 스케일 침적에의한 부식에 강합니다.
  • 저녹스 버너를 부착하여 연료비를 절감할 수 있으며 O2 4%이하 운전 시 NOx 40PPM이하 보증합니다. (옵션)
  • 인공지능형 D-BRAIN을 부착하여 보다 손쉽게 운전 및 관리가 용이합니다. (옵션)
  • 다관설치 시스템 설치로 부하변동에 대응하며 설치 공간을 최소화 하였습니다.
관류형 증기보일러 KDKE SERIES 표준사양
구분 단위 KDKE-100 KDKE-200 KDKE-300 KDKE-400 KDKE-500 KDKE-600 KDKE-800 KDKE-1000 KDKE-1500 KDKE-2000 KDKE-2500 KDKE-3000
보일러사양 정격증발량 kg/h 100 200 300 400 500 600 800 1,000 1,500 2,000 2,500 3,000
열출력 MW 0.07 0.15 0.22 0.30 0.37 0.45 0.60 0.75 1.12 1.50 1.87 2.25
kcal/h 64,370 128,740 193,110 257,480 321,850 386,220 514,960 643,700 965,550 1,287,400 1,609,250 1,931,100
효율 % 91%
전열면적 ㎡ 3.1 4.2 4.9 4.9 4.9 4.9 9.54 9.60 9.74 20 22 23
제어방식 - ON - OFF HI - LOW - OFF
전원 V 220V x 1ø x 60Hz / 220V x 3ø x 60Hz 220V x 3ø x 60Hz / 380V x 3ø x 60Hz
연료소비량 LNG N㎥/h 7.1 14.1 21.2 28.3 35.4 42.4 56.6 70.7 106.1 141.5 176.8 212.2
프로판 N㎥/h 3.2 6.3 9.5 12.6 15.8 18.9 25.3 31.6 47.4 63.2 78.9 94.7
부탄 N㎥/h 2.4 4.8 7.2 9.6 12.0 14.4 19.2 24.0 36.0 48.0 59.9 71.9
경유 kg/h 6.9 13.7 20.6 27.5 34.3 41.2 54.9 68.7 103.0 137.4 171.7 206.0
소비전력 총전기용량 kw 0.45 0.75 1.22 2.15 2.15 2.34 6.0 6.0 9.8 14.8 14.8 18.8
송풍기모터 0.15 0.25 0.37 0.55 0.55 0.74 3.7 3.7 7.5 11.0 11.0 15.0
급수펌프 0.2 0.4 0.75 1.5 1.5 1.5 2.2 2.2 2.2 3.7 3.7 3.7
접속구경 증기출구경 A 25 25 32 40 40 40 50 50 65 80 80 80
급수입구경 20 20 20 20 20 20 25 25 25 40 40 40
배수출구경 25 25 25 25 25 25 25 25 25 25 25 25
급유입구경 15 15 15 20 20 20 25 25 25 32 32 32
가스입구경 25 25 25 40 40 40 40 40 50 50 50 50
연도 ø mm 150 200 200 250 250 300 300 300 350 400 500 500
외형크기 넓이(W) mm 990 800 1,120 1,130 1,000 1,260 1,440 1,500 1,650 2,450 2,460 2,510
길이(L) 1,500 1,300 1,630 1,310 1,570 1,790 1,690 1,750 2,250 2,650 2,650 2,630
높이(H) 1,860 1,920 2,080 2,160 2,160 2,420 2,390 2,350 2,620 3,130 3,230 3,290
중량 kg 490 520 710 850 880 1,400 1,500 1,620 1,670 4,100 4,300 4,900
  • 적격증발량은 급수온도 20℃, 증기압력 1MPa을 기준으로 하였습니다.(KDKE-100~200은 0.7MPa)
  • 연료소비량은 저위발열량을 기준으로 하고 있습니다.
    저위발열량 ① LNG : 10,000 kcal/N㎥ ② 프로판 : 22,400 kcal/N㎥ ③ 부탄 : 10,000 kcal/N㎥ ④ 경유 : 10,000 kcal/N㎥ (저위발열량, 비중 0.836)
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고 없이 변경 될 수 있습니다.
  • 본 사양은 가스보일러 기준이며 자세한 사양은 사양표를 참조하십시오.

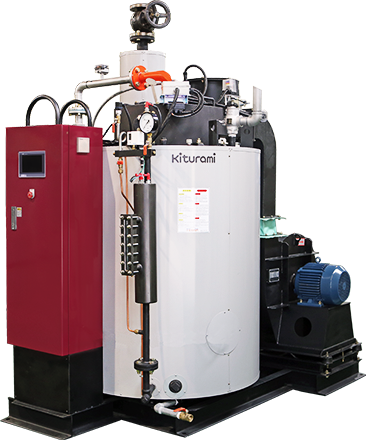

콘덴싱 고효율 관류형 증기보일러
KDKE-HE 시리즈
특징
  • 고성능 급수예열기(STS-304/316)를 장착 연소후 발생 하는 고온의 배기가스 열을 최대한 흡수하여, 급수 입구 온도를 상승시켜 효율 99%이상 달성하였습니다.
  • 관수의 농도를 자동측정하여 관수의 전도도를 허용치 이내로 유지해 비수현상이 없고, 수명을 연장 하였습니다.
  • 보일러 관체구조를 컴팩트하게 설계함으로 보유 수량이 적어, 버너 점화후 3~5분 이내에 스팀이 발생 합니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어 되어 취급이 간편합니다.
  • 고성능의 기수분리기를 장착하여 급격한 부하변동에도 양질의 건증기를 공급합니다.
  • 저녹스 버너를 부착하여 연료비를 절감할 수 있으며 O₂ 4%이하 운전시 NOx 40PPM이하를 보증합니다. (옵션)
  • 인공지능형 D-BRAIN을 부착하여 보다 손쉽게 운전 및 관리가 용이합니다. (옵션)

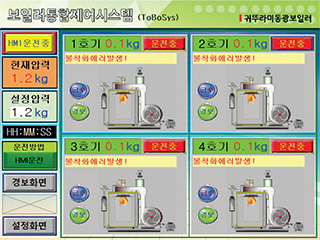

보일러통합시스템
보일러 통합제어 시스템
  • 다관설치 시스템 설치로 부하변동에 대응하며 설치 공간을 최소화 하였습니다
콘덴싱 고효율 관류형 증기보일러 KDKE-HE SERIES 표준사양
구분 단위 KDKE-400HE KDKE-500HE KDKE-800HE KDKE-1000HE KDKE-1500HE KDKE-2000HE KDKE-2500HE KDKE-3000HE KDKE-4000HE
보일러사양 정격증발량 kg/h 400 500 800 1,000 1,500 2,000 2,500 3,000 4,000
열출력 MW 0.30 0.37 0.60 0.75 1.12 1.50 1.87 2.25 2.99
kcal/h 257.480 321,850 514,960 643,700 965,550 1,287,400 1,609,250 1,931,100 2,574,800
효율 % 99%
전열면적 ㎡ 4.9 4.99 9.5 9.7 9.99 20.00 22 23 29
제어방식 - HI - LOW - OFF
전원 V 220V x 3ø x 60Hz / 380V x 3ø x 60Hz
연료소비량 LNG N㎥/h 26.01 32.51 52.02 65.02 97.53 130.04 162.55 195.06 260.08
프로판 N㎥/h 11.61 14.51 23.22 29.03 43.54 58.05 72.57 87.08 116.11
부탄 N㎥/h 8.88 11.02 17.63 22.04 33.06 44.08 55.10 66.12 88.16
경유 kg/h - - - - - - - - -
소비전력 총전기용량 kw 2.35 2.35 6.0 6.0 9.8 14.8 14.8 18.8 22.3
송풍기모터 0.75 0.75 3.70 3.70 7.5 11.0 11.0 15.0 18.5
급수펌프 1.5 1.5 2.2 2.2 2.2 3.4 3.4 3.7 3.7
접속구경 증기출구경 A 40 40 50 50 65 80 80 80 100
급수입구경 25 25 25 25 25 40 40 40 50
배수출구경 25 25 25 25 25 25 25 25 25
가스입구경 40 40 40 40 50 50 50 50 50
연도 ø mm 250 250 300 300 350 400 500 500 500
외형크기 넓이(W) mm 1,000 1,000 1,550 1,600 1,650 2,450 2,460 2,510 2,560
길이(L) 1,900 1,900 2,100 2,150 2,550 3,050 3,050 2,750 2,750
높이(H) 2,160 2,160 2,450 2,650 2,700 3,130 3,230 3,290 3,730
중량 kg 1,100 1,240 1,710 2,000 2,300 4,400 5,200 6,300 7,200
  • 적격증발량은 급수온도 20℃, 증기압력 1MPa을 기준으로 하였습니다.
  • 연료소비량은 저위발열량을 기준으로 하고 있습니다.
    저위발열량 ① LNG : 10,000 kcal/N㎥ ② 프로판 : 22,400 kcal/N㎥ ③ 부탄 : 10,000 kcal/N㎥ ④ 경유 : 10,000 kcal/N㎥ (저위발열량, 비중 0.836)
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고 없이 변경 될 수 있습니다.
  • 본 사양은 가스보일러 기준이며 자세한 사양은 사양표를 참조하십시오.
