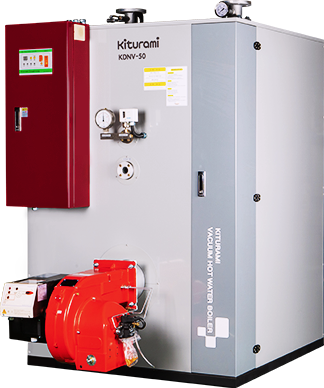

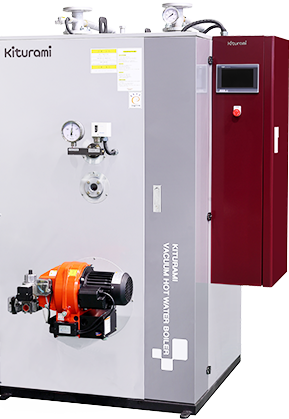

고효율 진공온수 보일러
KDNV-GVHEX 시리즈
작동원리 및 특징
- KDNV진공온수 보일러는 관체내에 일정량의 열매수를 봉입하여 진공상태로 유지합니다. 열매수는 가열되면 즉시 감압증기로 기화되어 난방, 급탕 및 순환 가열용의 열교환기를 간접가열하여 위생적인 온수를 공급합니다.
다목적 회로의 열교환 방식
- 난방, 급탕 및 순환가열방식을 용도에 따라 1회로 2회로 3회로 사용이 가능하며 열교환기는 각각 독립적으로 장착되어 물의 혼합이 없이 간단히 설치가 가능합니다.
저NOx 버너 기본 부착
- 저NOx버너를 기본부착하여 연료비를 절감할 수 있으며 O2 4%이하 운전시 NOx 40PPM이하를 보증 합니다.
무면허 무검사에 취급이 간단
- KDNV 진공온수 보일러는 법적인 제반규제가 면제되는(대기압 이하 운전) 무면허, 무검사 보일러로 누구나 운전이 가능합니다.
반영구적 수명
- 진공 온수 보일러의 관수(열매수)는 이동이 없이 항상 일정량 진공상태로 유지되어 용존산소에 의한 부식이나 스케일 누적이 없고 열교환기는 스테인레스 강관으로 제작되어 내식성이 매우 강하고 위생적이며 관체의 수명은 반영구적입니다.
고효율 설계의 연료비 절감
- 수관식 보일러에 관류식 특성을 채용한 고효율 본체 설계로 수냉벽 구조의 노내 및 3패스 형태의 전열 흡수 구조로 인해 연료비가 대폭 절감됩니다.
고효율 진공온수 보일러 부가 선택사항
- 연도에 콘덴싱 에코노마이저를 부착하여 연료비를 대폭 절감할 수 있습니다. (옵션)

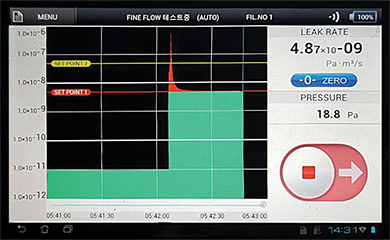

헬륨 리크 테스트
-
보일러 본체 가공 후 누설점검 확인 → 열교환기조립 후 누설점검 확인→ 완제품 조립 후 누설점검 확인
진공보일러의 생명인 완벽한 진공도를 유지하기 위하여 헬륨누설 검출기를 이용하여 진공도인 10 -3Torr ~ 10-7Torr 에서 3단계 유지점검 당사는 보통의 액체가 뚫고 나올 수 없는 틈새나 용접부의 누기까지도 효과적으로 확인이 가능한 헬륨 가스와 진공을 이용하여 리크 부위를 자동검출하는 시스템을 갖추어 완벽한 진공보일러를 생산하고 있습니다.
저녹스 고효율 진공온수보일러 KDNV-GVHEX SERIES 표준사양
| 구분 | 단위 | KDNV-GVHEX 시리즈 | |||||||||
| 입형 Type | |||||||||||
| KDNV- 10G2VHEX |
KDNV- 15G2VHEX |
KDNV- 20GVHEX |
KDNV- 25GVHEX |
KDNV- 30GVHEX |
KDNV- 35GVHEX |
KDNV- 40GVHEX |
KDNV- 45GVHEX |
KDNV- 50GVHEX |
|||
| 보일러사양 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | ||
| 효율 | % | 98.3% | |||||||||
| 전열면적 | ㎡ | 5.43 | 5.85 | 8.30 | 8.60 | 10.10 | 10.10 | 11.20 | 11.50 | 12.00 | |
| 버너 | - | KLN-200(U) | MAXI 25(LX) | MAXI 32(LX) | P4M (LX) | P5M (LX) | |||||
| 버너용량(MAX) | kcal/h | 215,000 | 295,000 | 411,000 | 550,000 | 650,000 | |||||
| 제어방식 | - | ON - OFF | HI - LOW - OFF | ||||||||
| 송풍기모터용량 | kW | 0.25 | 0.37 | 0.75 | 1.50 | ||||||
| 총소비전력 | kW | 0.35 | 0.47 | 0.85 | 1.60 | ||||||
| 전원 | V | 220V x 1ø x 60Hz | 380V x 3ø x 60Hz | ||||||||
| 연료소비량 | LNG | N㎥/h | 10.2 | 15.3 | 20.30 | 25.40 | 30.50 | 35.60 | 40.70 | 45.80 | 50.90 |
| 프로판(LPG) | N㎥/h | - | - | 9.1 | 11.4 | 13.6 | 15.9 | 18.2 | 20.4 | 22.7 | |
| 구경 | 가스입구 | A | 25 | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 50 |
| 연도 | ømm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | |
| 외형크기 | 넓이(W) | mm | 1160 | 1160 | 1,300 | 1,300 | 1,400 | 1,400 | 1,550 | 1,550 | 1,550 |
| 길이(L) | 1790 | 1790 | 2,030 | 2,030 | 2,170 | 2,170 | 2,690 | 2,690 | 2,740 | ||
| 높이(H) | 1780 | 1780 | 2,000 | 2,000 | 2,030 | 2,030 | 2,120 | 2,120 | 2,120 | ||
| 제품중량 | kg | 620 | 640 | 820 | 850 | 960 | 1,100 | 1,190 | 1,210 | 1,250 | |
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 구분 | 단위 | KDNV-GVHEX 시리즈 | |||||||||
| KDNV- 10G2VHEX |
KDNV- 15G2VHEX |
KDNV- 20GVHEX |
KDNV- 25GVHEX |
KDNV- 30GVHEX |
KDNV- 35GVHEX |
KDNV- 40GVHEX |
KDNV- 45GVHEX |
KDNV- 50GVHEX |
|||
| 난방용 및 급탕순환용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | ||
| 순환량 | ℓ | 10,000 | 15,000 | 20,000 | 25,000 | 30,000 | 35,000 | 40,000 | 45,000 | 50,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||
| 수두압손실 | MPa{mH2O} | 0.012{0.12} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | ||||
| 재질 | - | 스텐레스 강관 | |||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 구분 | 단위 | KDNV-GVHEX 시리즈 | |||||||||
| KDNV- 10G2VHEX |
KDNV- 15G2VHEX |
KDNV- 20GVHEX |
KDNV- 25GVHEX |
KDNV- 30GVHEX |
KDNV- 35GVHEX |
KDNV- 40GVHEX |
KDNV- 45GVHEX |
KDNV- 50GVHEX |
|||
| 급탕용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | ||
| 급탕량 | ℓ | 2500 | 3750 | 5,000 | 6,250 | 7,500 | 8,750 | 10,000 | 11,250 | 12,500 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||
| 수두압손실 | MPa{mH2O} | 0.012{0.12} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | ||||
| 재질 | - | 스텐레스 강관 | |||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | |
급탕용 (278K → 338K) {5℃ → 65℃}
| 구분 | 단위 | KDNV-GVHEX 시리즈 | |||||||||
| KDNV- 10G2VHEX |
KDNV- 15G2VHEX |
KDNV- 20GVHEX |
KDNV- 25GVHEX |
KDNV- 30GVHEX |
KDNV- 35GVHEX |
KDNV- 40GVHEX |
KDNV- 45GVHEX |
KDNV- 50GVHEX |
|||
| 급탕용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | ||
| 급탕량 | ℓ | 1667 | 2500 | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||
| 수두압손실 | MPa{mH2O} | 0.006{0.06} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.018{0.18} | ||||
| 재질 | - | 스텐레스 강관 | |||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | |
-
상기 사양표는 다음과 같이 표기하였습니다.
- 연료소비량의 연료 발열량은 다음을 기준하였습니다.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/N㎥
- 프로판 : 24,350_22,400 kcal/N㎥
- 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시 사용의 경우에는 그 합계가 보일러 열출력입니다.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준입니다.
- 상기 사양표는 예고없이 변경될 수 있습니다.

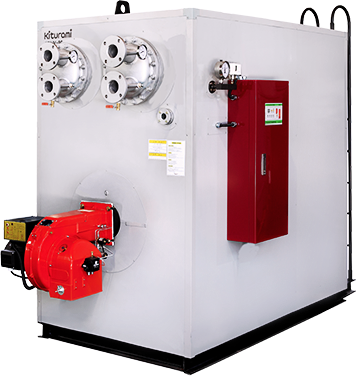

고효율 진공온수 보일러
KDNV-G2X 시리즈
작동원리 및 특징
- KDNV진공온수 보일러는 관체내에 일정량의 열매수를 봉입하여 진공상태로 유지합니다. 열매수는 가열되면 즉시 감압증기로 기화되어 난방, 급탕 및 순환 가열용의 열교환기를 간접가열하여 위생적인 온수를 공급합니다.
다목적 회로의 열교환 방식
- 난방, 급탕 및 순환가열방식을 용도에 따라 1회로 2회로 3회로 사용이 가능하며 열교환기는 각각 독립적으로 장착되어 물의 혼합이 없이 간단히 설치가 가능합니다.
저NOx 버너 기본 부착
- 저NOx버너를 기본부착하여 연료비를 절감할 수 있으며 O2 4%이하 운전시 NOx 40PPM이하를 보증 합니다.
무면허 무검사에 취급이 간단
- KDNV 진공온수 보일러는 법적인 제반규제가 면제되는(대기압 이하 운전) 무면허, 무검사 보일러로 누구나 운전이 가능합니다.
반영구적 수명
- 진공 온수 보일러의 관수(열매수)는 이동이 없이 항상 일정량 진공상태로 유지되어 용존산소에 의한 부식이나 스케일 누적이 없고 열교환기는 스테인레스 강관으로 제작되어 내식성이 매우 강하고 위생적이며 관체의 수명은 반영구적입니다.
고효율 설계의 연료비 절감
- 수관식 보일러에 관류식 특성을 채용한 고효율 본체 설계로 수냉벽 구조의 노내 및 3패스 형태의 전열 흡수 구조로 인해 연료비가 대폭 절감됩니다.
고효율 진공온수 보일러 부가 선택사항
- 연도에 콘덴싱 에코노마이저를 부착하여 연료비를 대폭 절감할 수 있습니다. (옵션)
헬륨 리크 테스트
-
보일러 본체 가공 후 누설점검 확인 → 열교환기조립 후 누설점검 확인→ 완제품 조립 후 누설점검 확인
진공보일러의 생명인 완벽한 진공도를 유지하기 위하여 헬륨누설 검출기를 이용하여 진공도인 10-3 Torr〜10-7 Torr 에서 3단계 유지점검 당사는 보통의 액체가 뚫고 나올 수 없는 틈새나 용접부의 누기까지도 효과적으로 확인이 가능한 헬륨 가스와 진공을 이용하여 리크 부위를 자동검출하는 시스템을 갖추어 완벽한 진공보일러를 생산하고 있습니다.
저녹스 고효율 진공온수보일러 KDNV-G2X SERIES 표준사양
| 구분 | 단위 | KDNV-G2X 시리즈 | ||||||||||
| 횡형 Type | ||||||||||||
| KDNV- 20G2X |
KDNV- 25G2X |
KDNV- 30G2X |
KDNV- 35G2X |
KDNV- 40G2X |
KDNV- 45G2X |
KDNV- 50G2X |
KDNV- 60G2X |
KDNV- 80G2X |
KDNV- 100G2X |
|||
| 보일러사양 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | ||
| 효율 | % | 98.3% | ||||||||||
| 전열면적 | ㎡ | 12.12 | 13.29 | 15.57 | 15.69 | 16.78 | 17.07 | 18.85 | 19.71 | 22.02 | 27.96 | |
| 버너 | - | MAXI 25(LX) | MAXI 32(LX) | P4M (LX) | P5M (LX) | P60M (LX) | P72M (LX) | |||||
| 버너용량(MAX) | kcal/h | 295,000 | 411,000 | 550,000 | 650,000 | 800,000 | 1,800,000 | |||||
| 제어방식 | - | ON - OFF | HI - LOW - OFF | |||||||||
| 송풍기모터용량 | kW | 0.37 | 0.75 | 1.50 | 3.00 | |||||||
| 총소비전력 | kW | 0.47 | 0.85 | 1.60 | 3.10 | |||||||
| 전원 | V | 220V x 1ø x 60Hz | 380V x 3ø x 60Hz | |||||||||
| 연료소비량 | LNG | N㎥/h | 20.30 | 25.40 | 30.50 | 35.60 | 40.70 | 45.80 | 50.90 | 61.00 | 81.40 | 101.70 |
| 프로판(LPG) | N㎥/h | 9.1 | 11.4 | 13.6 | 15.9 | 18.2 | 20.4 | 22.7 | 27.2 | 36.3 | 45.4 | |
| 구경 | 가스입구 | A | 25 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 |
| 연도 | ømm | 200 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 400 | |
| 외형크기 | 넓이(W) | mm | 1,240 | 1,240 | 1,240 | 1,240 | 1,240 | 1,240 | 1,240 | 1,470 | 1,610 | 1,630 |
| 길이(L) | 2,500 | 2,560 | 2,710 | 2,760 | 2,810 | 3,180 | 3,500 | 3,240 | 3,640 | 3,920 | ||
| 높이(H) | 1,570 | 1,570 | 1,570 | 1,570 | 1,570 | 1,570 | 1,570 | 2,340 | 2,340 | 2,530 | ||
| 제품중량 | kg | 1,380 | 1,450 | 1,570 | 1,600 | 1,650 | 1,800 | 2,030 | 2,580 | 3,100 | 3,750 | |
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 구분 | 단위 | KDNV-G2X 시리즈 | ||||||||||
| KDNV- 20G2X |
KDNV- 25G2X |
KDNV- 30G2X |
KDNV- 35G2X |
KDNV- 40G2X |
KDNV- 45G2X |
KDNV- 50G2X |
KDNV- 60G2X |
KDNV- 80G2X |
KDNV- 100G2X |
|||
| 난방용 및 급탕순환용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | ||
| 순환량 | ℓ | 20,000 | 25,000 | 30,000 | 35,000 | 40,000 | 45,000 | 50,000 | 60,000 | 80,000 | 100,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||
| 수두압손실 | MPa{mH2O} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||
| 접속구경 | A | 50 | 65 | 65 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 구분 | 단위 | KDNV-G2X 시리즈 | ||||||||||
| KDNV- 20G2X |
KDNV- 25G2X |
KDNV- 30G2X |
KDNV- 35G2X |
KDNV- 40G2X |
KDNV- 45G2X |
KDNV- 50G2X |
KDNV- 60G2X |
KDNV- 80G2X |
KDNV- 100G2X |
|||
| 급탕용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | ||
| 급탕량 | ℓ | 5,000 | 6,250 | 7,500 | 8,750 | 10,000 | 11,250 | 12,500 | 15,000 | 20,000 | 25,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||
| 수두압손실 | MPa{mH2O} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | |
급탕용 (278K → 338K) {5℃ → 65℃}
| 구분 | 단위 | KDNV-G2X 시리즈 | ||||||||||
| KDNV- 20G2X |
KDNV- 25G2X |
KDNV- 30G2X |
KDNV- 35G2X |
KDNV- 40G2X |
KDNV- 45G2X |
KDNV- 50G2X |
KDNV- 60G2X |
KDNV- 80G2X |
KDNV- 100G2X |
|||
| 급탕용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | ||
| 급탕량 | ℓ | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | 10,000 | 13,333 | 16,667 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||
| 수두압손실 | MPa{mH2O} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.018{0.18} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | |
-
상기 사양표는 다음과 같이 표기하였습니다.
- 연료소비량의 연료 발열량은 저위발열량을 기준으로 하였습니다.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/N㎥
- 프로판 : 24,350_22,400 kcal/N㎥
- 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시 사용의 경우에는 그 합계가 보일러 열출력입니다.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준입니다.
- 상기 사양표는 예고없이 변경될 수 있습니다.

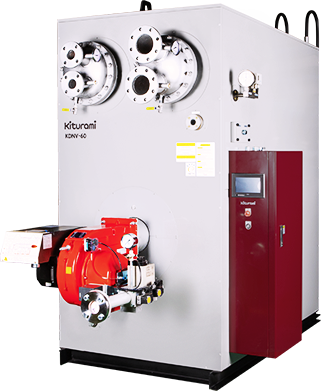

고효율 진공온수 보일러
KDNV-G2HEX 시리즈
작동원리 및 특징
- KDNV진공온수 보일러는 관체내에 일정량의 열매수를 봉입하여 진공상태로 유지합니다. 열매수는 가열되면 즉시 감압증기로 기화되어 난방, 급탕 및 순환 가열용의 열교환기를 간접가열하여 위생적인 온수를 공급합니다.
다목적 회로의 열교환 방식
- 난방, 급탕 및 순환가열방식을 용도에 따라 1회로 2회로 3회로 사용이 가능하며 열교환기는 각각 독립적으로 장착되어 물의 혼합이 없이 간단히 설치가 가능합니다.
저NOx 버너 기본 부착
- 저NOx버너를 기본부착하여 연료비를 절감할 수 있으며 O2 4%이하 운전시 NOx 40PPM이하를 보증 합니다.
무면허 무검사에 취급이 간단
- KDNV 진공온수 보일러는 법적인 제반규제가 면제되는(대기압 이하 운전) 무면허, 무검사 보일러로 누구나 운전이 가능합니다.
반영구적 수명
- 진공 온수 보일러의 관수(열매수)는 이동이 없이 항상 일정량 진공상태로 유지되어 용존산소에 의한 부식이나 스케일 누적이 없고 열교환기는 스테인레스 강관으로 제작되어 내식성이 매우 강하고 위생적이며 관체의 수명은 반영구적입니다.
고효율 설계의 연료비 절감
- 수관식 보일러에 관류식 특성을 채용한 고효율 본체 설계로 수냉벽 구조의 노내 및 3패스 형태의 전열 흡수 구조로 인해 연료비가 대폭 절감됩니다.
고효율 진공온수 보일러 부가 선택사항
- 연도에 콘덴싱 에코노마이저를 부착하여 연료비를 대폭 절감할 수 있습니다. (옵션)
헬륨 리크 테스트
-
보일러 본체 가공 후 누설점검 확인 → 열교환기조립 후 누설점검 확인→ 완제품 조립 후 누설점검 확인
진공보일러의 생명인 완벽한 진공도를 유지하기 위하여 헬륨누설 검출기를 이용하여 진공도인 10-3 Torr〜10-7 Torr 에서 3단계 유지점검 당사는 보통의 액체가 뚫고 나올 수 없는 틈새나 용접부의 누기까지도 효과적으로 확인이 가능한 헬륨 가스와 진공을 이용하여 리크 부위를 자동검출하는 시스템을 갖추어 완벽한 진공보일러를 생산하고 있습니다.
저녹스 고효율 진공온수보일러 KDNV-G2HEX SERIES 표준사양
| 구분 | 단위 | KDNV-G2HEX 시리즈 | ||||||||||||||||
| 온수발생장치 장착형 | ||||||||||||||||||
| KDNV- 20G2HEX |
KDNV- 25G2HEX |
KDNV- 30G2HEX |
KDNV- 35G2HEX |
KDNV- 40G2HEX |
KDNV- 45G2HEX |
KDNV- 50G2HEX |
KDNV- 60G2HEX |
KDNV- 80G2HEX |
KDNV- 100G2HEX |
KDNV- 120G2HEX |
KDNV- 130G2HEX |
KDNV- 150G2HEX |
KDNV- 160G2HEX |
KDNV- 180G2HEX |
KDNV- 200G2HEX |
|||
| 보일러사양 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.09 | 2.33 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 1,800,000 | 2,000,000 | ||
| 효율 | % | 98.3% | ||||||||||||||||
| 전열면적 | ㎡ | 10.1 | 10.1 | 10.1 | 11.0 | 11.0 | 12.2 | 12.2 | 14.5 | 18.2 | 19.9 | 22.0 | 22.0 | 25.0 | 25.0 | 28.0 | 31.0 | |
| 버너 | - | MAXI 25(LX) | MAXI 32(LX) | P4M (LX) | P5M (LX) | P60M (LX) | P72M (LX) | P9M(LX) | S-4TG(LX) | |||||||||
| 버너용량 (MAX) |
kcal/h | 295,000 | 411,000 | 550,000 | 650,000 | 800,000 | 1,500,000 | 2,000,000 | 3,200,000 | |||||||||
| 제어방식 | - | ON - OFF |
HI - LOW - OFF | HI - MIDDLE - LOW - OFF | ||||||||||||||
| 송풍기용량 | kW | 0.37 | 0.37 | 0.75 | 0.75 | 1.50 | 1.50 | 1.50 | 1.50 | 3.00 | 4.00 | 5.50 | 5.50 | 7.50 | 7.50 | 11.00 | 11.00 | |
| 총소비전력 | kW | 0.47 | 0.47 | 0.85 | 0.85 | 1.60 | 1.60 | 1.60 | 1.60 | 3.10 | 4.10 | 5.60 | 5.60 | 7.60 | 7.60 | 11.10 | 11.10 | |
| 전원 | V | 220V x 1ø x 60Hz | 380V x 3ø x 60Hz | |||||||||||||||
| 연료소비량 | LNG | N㎥/h | 20.3 | 25.4 | 30.5 | 35.6 | 40.7 | 45.8 | 50.9 | 61.0 | 81.4 | 101.7 | 122.1 | 132.2 | 152.6 | 162.8 | 183.1 | 203.5 |
| 프로판(LPG) | N㎥/h | 9.1 | 11.4 | 13.6 | 15.9 | 18.2 | 20.4 | 22.7 | 27.2 | 36.3 | 45.4 | 54.5 | 59.0 | 68.1 | 72.7 | 81.7 | 90.8 | |
| 구경 | 가스입구 | A | 25 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 | 65 |
| 연도 | ømm | 200 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 450 | 500 | |
| 외형크기 | 넓이(W) | mm | 1,060 | 1,060 | 1,060 | 1,310 | 1,310 | 1,310 | 1,310 | 1,310 | 1,530 | 1,530 | 1,660 | 1,660 | 1,700 | 1,700 | 1,700 | 1,700 |
| 길이(L) | 2,750 | 2,880 | 2,980 | 3,130 | 3,230 | 3,360 | 3,360 | 3,490 | 4,120 | 4,320 | 3,580 | 3,580 | 3,830 | 3,830 | 3,960 | 4,210 | ||
| 높이(H) | 1,810 | 1,810 | 1,810 | 1,900 | 1,900 | 1,900 | 1,900 | 1,910 | 2,070 | 2,190 | 2,670 | 2,670 | 2,740 | 2,740 | 2,790 | 2,790 | ||
| 제품중량 | kg | 1,600 | 1,700 | 1,750 | 2,070 | 2,120 | 2,200 | 2,250 | 2,400 | 3,100 | 3,300 | 3,600 | 3,750 | 4,200 | 4,500 | 4,850 | 5,100 | |
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 구분 | 단위 | KDNV- 20G2HEX |
KDNV- 25G2HEX |
KDNV- 30G2HEX |
KDNV- 35G2HEX |
KDNV- 40G2HEX |
KDNV- 45G2HEX |
KDNV- 50G2HEX |
KDNV- 60G2HEX |
KDNV- 80G2HEX |
KDNV- 100G2HEX |
KDNV- 120G2HEX |
KDNV- 130G2HEX |
KDNV- 150G2HEX |
KDNV- 160G2HEX |
KDNV- 180G2HEX |
KDNV- 200G2HEX |
|
| 난방용 및 급탕순환용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.09 | 2.33 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 1,800,000 | 2,000,000 | ||
| 순환량 | ℓ | 20,000 | 25,000 | 30,000 | 35,000 | 40,000 | 45,000 | 50,000 | 60,000 | 80,000 | 100,000 | 120,000 | 130,000 | 150,000 | 160,000 | 180,000 | 200,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||||||||
| 수두압손실 | MPa{mH2O} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | 0.02{0.2} | 0.022{0.22} | 0.033{0.33} | 0.03{0.3} | 0.02{0.2} | 0.022{0.22} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||||||||
| 접속구경 | A | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | 150 | 150 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 구분 | 단위 | KDNV- 20G2HEX |
KDNV- 25G2HEX |
KDNV- 30G2HEX |
KDNV- 35G2HEX |
KDNV- 40G2HEX |
KDNV- 45G2HEX |
KDNV- 50G2HEX |
KDNV- 60G2HEX |
KDNV- 80G2HEX |
KDNV- 100G2HEX |
KDNV- 120G2HEX |
KDNV- 130G2HEX |
KDNV- 150G2HEX |
KDNV- 160G2HEX |
KDNV- 180G2HEX |
KDNV- 200G2HEX |
|
| 급탕용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.09 | 2.33 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 1,800,000 | 2,000,000 | ||
| 순환량 | ℓ | 5,000 | 6,250 | 7,500 | 8,750 | 10,000 | 11,250 | 12,500 | 15,000 | 20,000 | 25,000 | 30,000 | 32,500 | 37,500 | 40,000 | 45,000 | 50,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||||||||
| 수두압손실 | MPa{mH2O} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.02{0.2} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | 0.02{0.2} | 0.022{0.22} | 0.033{0.33} | 0.03{0.3} | 0.02{0.2} | 0.022{0.22} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 100 | 100 | 100 | 100 | 100 | 100 | |
급탕용 (278K → 338K) {5℃ → 65℃}
| 구분 | 단위 | KDNV- 20G2HEX |
KDNV- 25G2HEX |
KDNV- 30G2HEX |
KDNV- 35G2HEX |
KDNV- 40G2HEX |
KDNV- 45G2HEX |
KDNV- 50G2HEX |
KDNV- 60G2HEX |
KDNV- 80G2HEX |
KDNV- 100G2HEX |
KDNV- 120G2HEX |
KDNV- 130G2HEX |
KDNV- 150G2HEX |
KDNV- 160G2HEX |
KDNV- 180G2HEX |
KDNV- 200G2HEX |
|
| 급탕용 | 정격열출력 | MW | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.09 | 2.33 |
| kcal/h | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 1,800,000 | 2,000,000 | ||
| 순환량 | ℓ | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | 10,000 | 13,333 | 16,667 | 20,000 | 21,667 | 25,000 | 26,667 | 30,000 | 33,333 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | ||||||||||||||||
| 수두압손실 | MPa{mH2O} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.018{0.18} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | 0.02{0.2} | 0.022{0.22} | 0.033{0.33} | 0.03{0.3} | 0.02{0.2} | 0.022{0.22} | |||
| 재질 | - | 스텐레스 강관 | ||||||||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 100 | 100 | 100 | 100 | 100 | 100 | |
-
상기 사양표는 다음과 같이 표기하였습니다.
- 연료소비량의 연료 발열량은 다음을 기준하였습니다.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/N㎥
- 프로판 : 24,350_22,400 kcal/N㎥
- 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시 사용의 경우에는 그 합계가 보일러 열출력입니다.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준입니다.
- 상기 사양표는 예고없이 변경될 수 있습니다.
진공온수 보일러
KDNV시리즈 소용량, 대용량 타입
KDNV시리즈 소용량 타입
KDNV시리즈 대용량 타입
작동원리 및 특징
- KDNV진공온수 보일러는 관체내에 일정량의 열매수를 봉입하여 진공상태로 유지합니다. 열매수는 가열되면 즉시 감압증기로 기화되어 난방, 급탕 및 순환 가열용의 열교환기를 간접가열하여 위생적인 온수를 공급합니다.
고효율 설계의 연료비 절감
- 수관식 보일러에 관류식 특성을 채용한 고효율 본체 설계로 수냉벽 구조의 노내 및 3패스 형태의 전열 흡수 구조로 인해 연료비가 대폭 절감됩니다.
무면허 무검사에 취급이 간단
- KDNV 진공온수 보일러는 법적인 제반규제가 면제되는(대기압 이하 운전) 무면허, 무검사 보일러로 누구나 운전이 가능합니다.
간편한 유지보수
- 인공지능형 D-BRAIN을 부착하여 보다 손쉽게 운전 및 관리가 가능합니다.(옵션)
절대 안전한 설계
- KDNV 진공온수 보일러의 관체는 항상 대기압 이하의 진공 상태로 유지되어 팽창, 파손, 폭발 등의 위험이 없고 가용전, 진공압력 스위치, 관체서미스터, 과열방지스위치 등 4중안전장치를 장착하여 안전에 만전을 기하였습니다.
반영구적 수명
- 진공온수 보일러의 관수(열매수)는 이동이 없이 항상 일정량 진공상태로 유지되어 용존산소에 의한 부식이나 스케일 누적이 없고 열교환기는 스테인레스 강관으로 제작되어 내식성이 매우 강하고 위생적이며 관체의 수명은 반영구적입니다.
다목적 회로의 열교환 방식
- 난방, 급탕 및 순환가열방식을 용도에 따라 1회로 2회로 3회로 사용이 가능하며 열교환기는 각각 독립으로 내장되어 물의 혼합이 없이 간단히 설치가 가능합니다.
저NOx 버너
- 저NOx버너를 부착하여 연료비를 절감할 수 있으며 O2 4%이하 운전시 NOx 40PPM 이하를 보증 합니다. (옵션)
헬륨 리크 테스트
-
보일러 본체 가공 후 누설점검 확인 → 열교환기조립 후 누설점검 확인→ 완제품 조립 후 누설점검 확인
진공보일러의 생명인 완벽한 진공도를 유지하기 위하여 헬륨누설 검출기를 이용하여 진공도인 10-3 Torr〜10-7 Torr 에서 3단계 유지점검 당사는 보통의 액체가 뚫고 나올 수 없는 틈새나 용접부의 누기까지도 효과적으로 확인이 가능한 헬륨 가스와 진공을 이용하여 리크 부위를 자동검출하는 시스템을 갖추어 완벽한 진공보일러를 생산하고 있습니다.
진공온수보일러 KDNV SERIES 표준사양
| 구분 | 단위 | KDNV- 10 |
KDNV- 15 |
KDNV- 20 |
KDNV- 25 |
KDNV -30 |
KDNV- 35 |
KDNV- 40 |
KDNV- 45 |
KDNV- 50 |
KDNV- 60 |
KDNV- 80 |
KDNV-100 | KDNV-120 | KDNV-130 | KDNV-150 | KDNV-160 | KDNV-200 | KDNV-250 | KDNV-300 | |
| 보일러사양 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.91 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 효율 | % | 91% 이상 | |||||||||||||||||||
| 전열면적 | ㎡ | 5.43 | 5.85 | 8.28 | 8.28 | 10.09 | 10.09 | 12.04 | 12.04 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 28 | 36 | 38 | 42 | |
| 제어방식 | - | ON - OFF | HI - LOW - OFF | ||||||||||||||||||
| 총소비전력 | kW | 0.3(0.25) | 0.3(0.35) | 0.47(0.47) | 0.47(0.47) | 0.84(0.84) | 1.2(1.2) | 1.6(1.2) | 2.3(1.9) | 2.3(3.1) | 4.1(3.1) | 4.1(7.6) | 11(7.6) | 15(7.6) | 18.5(11.1) | ||||||
| 전원 | V | 220V x 1ø x 60Hz | 380V x 3ø x 60Hz | ||||||||||||||||||
| 보유열매수량 | L | 200 | 220 | 300 | 330 | 390 | 400 | 470 | 480 | 500 | 550 | 650 | 700 | 750 | 790 | 830 | 900 | 1,300 | 1,600 | 1,900 | |
| 연료소비량 | LNG | N㎥/h | 11.0 | 16.5 | 22.0 | 27.5 | 33.0 | 38.5 | 44.0 | 49.5 | 54.9 | 65.9 | 87.9 | 109.9 | 131.9 | 142.9 | 164.8 | 175.8 | 219.8 | 274.7 | 329.7 |
| 프로판(LPG) | 4.9 | 7.4 | 9.8 | 12.3 | 14.7 | 17.2 | 19.6 | 22.1 | 24.5 | 29.4 | 39.2 | 49.1 | 58.9 | 63.8 | 73.6 | 78.5 | 98.1 | 122.6 | 147.2 | ||
| 부탄 | 3.7 | 5.6 | 7.5 | 9.3 | 11.2 | 13.0 | 14.9 | 16.8 | 18.6 | 22.4 | 29.8 | 37.3 | 44.7 | 48.4 | 55.9 | 59.6 | 74.5 | 93.1 | 111.8 | ||
| 경유 | kg/h | 10.7 | 16.0 | 21.3 | 26.7 | 32.0 | 37.3 | 42.7 | 48.0 | 53.3 | 64.0 | 85.4 | 106.7 | 128.0 | 138.7 | 160.0 | 170.7 | 213.4 | 266.7 | 320.1 | |
| 접속구경 | 급유입구경 | A | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 가스입구 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | ||
| 연도 | ømm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | 400 | 500 | 550 | 600 | |
| 보일러기초 | 넓이(W) | mm | 1,060 | 1,060 | 1,200 | 1,200 | 1,300 | 1,300 | 1,450 | 1,450 | 1,140 | 1,140 | 1,440 | 1,510 | 1,510 | 1,510 | 1,530 | 1,530 | 1,790 | 2,100 | 3,100 |
| 길이(L) | 1,060 | 1,060 | 1,200 | 1,200 | 1,300 | 1,300 | 1,450 | 1,450 | 2,500 | 2,730 | 2,260 | 2,260 | 2,260 | 2,260 | 2,560 | 2,560 | 2,870 | 3,400 | 3,800 | ||
| 높이(H) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| (가스) 외형크기 |
넓이(W) | mm | 860 | 860 | 1,000 | 1,000 | 1,100 | 1,100 | 1,250 | 1,250 | 1,140 | 1,140 | 1,440 | 1,510 | 1,510 | 1,510 | 1,530 | 1,530 | 1,890 | 2,000 | 2,180 |
| 길이(L) | 1,370 | 1,370 | 1,640 | 1,640 | 1,740 | 1,810 | 2,000 | 2,000 | 3,270 | 3,570 | 3,610 | 3,640 | 3,640 | 3,690 | 3,960 | 3,960 | 4,730 | 5,120 | 5,280 | ||
| 높이(H) | 1,640 | 1,640 | 1,870 | 1,870 | 1,900 | 1,900 | 1,920 | 1,920 | 1,570 | 1,570 | 2,170 | 2,340 | 2,340 | 2,340 | 2,530 | 2,530 | 2,580 | 2,720 | 2,860 | ||
| (경유) 외형크기 |
넓이(W) | mm | 860 | 860 | 1,000 | 1,000 | 1,100 | 1,100 | 1,250 | 1,250 | 1,140 | 1,140 | 1,440 | 1,510 | 1,510 | 1,510 | 1,530 | 1,530 | 1,890 | ||
| 길이(L) | 1,350 | 1,350 | 1,530 | 1,530 | 1,630 | 1,730 | 1,940 | 1,940 | 3,150 | 3,390 | 3,230 | 3,370 | 3,370 | 3,420 | 3,710 | 3,710 | 4,510 | ||||
| 높이(H) | 1,640 | 1,640 | 1,870 | 1,870 | 1,900 | 1,900 | 1,920 | 1,920 | 1,570 | 1,570 | 2,170 | 2,340 | 2,340 | 2,340 | 2,530 | 2,530 | 2,580 | ||||
| 제품중량 | kg | 500 | 520 | 700 | 720 | 870 | 900 | 1,100 | 1,150 | 1,250 | 1,900 | 2,750 | 3,320 | 3,500 | 3,820 | 4,250 | 4,500 | 5,200 | 5,650 | 6,800 | |
- 외형 크기는 컨드롤판넬과 버너사양에 따라 달라질 수 있습니다.
- ( )사양은 경유보일러 사양입니다.
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 구분 | 단위 | KDNV -10 |
KDNV -15 |
KDNV -20 |
KDNV -25 |
KDNV -30 |
KDNV -35 |
KDNV -40 |
KDNV -45 |
KDNV -50 |
KDNV -60 |
KDNV -80 |
KDNV -100 |
KDNV -120 |
KDNV -130 |
KDNV -150 |
KDNV -160 |
KDNV -200 |
KDNV -250 |
KDNV -300 |
|
| 난방용및급탕순환용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.28 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 10,000 | 15,000 | 20,000 | 25,000 | 30,000 | 35,000 | 40,000 | 45,000 | 50,000 | 60,000 | 80,000 | 100,000 | 120,000 | 130,000 | 150,000 | 160,000 | 200,000 | 250,000 | 300,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.012{0.12} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | 0.035{0.35} | 0.04{0.4} | ||||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 구분 | 단위 | KDNV -10 |
KDNV -15 |
KDNV -20 |
KDNV -25 |
KDNV -30 |
KDNV -35 |
KDNV -40 |
KDNV -45 |
KDNV -50 |
KDNV -60 |
KDNV -80 |
KDNV -100 |
KDNV -120 |
KDNV -130 |
KDNV -150 |
KDNV -160 |
KDNV -200 |
KDNV -250 |
KDNV -300 |
|
| 급탕용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.28 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 2,500 | 3,750 | 5,000 | 6,250 | 7,500 | 8,750 | 10,000 | 11,250 | 12,500 | 15,000 | 20,000 | 25,000 | 30,000 | 32,500 | 40,000 | 40,000 | 40,000 | 62,500 | 75,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.06{0.06} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.022{0.22} | 0.035{0.35} | 0.04{0.4} | ||||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
급탕용 (278K → 338K) {5℃ → 65℃}
| 구분 | 단위 | KDNV -10 |
KDNV -15 |
KDNV -20 |
KDNV -25 |
KDNV -30 |
KDNV -35 |
KDNV -40 |
KDNV -45 |
KDNV -50 |
KDNV -60 |
KDNV -80 |
KDNV -100 |
KDNV -120 |
KDNV -130 |
KDNV -150 |
KDNV -160 |
KDNV -200 |
KDNV -250 |
KDNV -300 |
|
| 급탕용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.28 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 1,667 | 2,500 | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | 10,000 | 13,333 | 16,667 | 20,000 | 21,667 | 25,000 | 26,667 | 33,333 | 41,667 | 50,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.06{0.06} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.022{0.22} | 0.035{0.35} | 0.04{0.4} | ||||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
-
상기 사양표는 다음과 같이 표기하였습니다.
- 연료소비량의 연료 발열량은 저위발열량을 기준으로 하였습니다.
- LNG : 10,000 kcal/N㎥
- LPG(프로판) : 22,400 kcal/N㎥
- LPG(부탄) : 29,500 kcal/N㎥
- 경유:10,300 kcal/kg(비중:0.836)
- 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시 사용의 경우에는 그 합계가 보일러 열출력입니다.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1% - 상기 보일러 효율은 진발열량(저위발열량) 기준입니다.
- 상기 사양표는 예고없이 변경될 수 있습니다.
- 본 사양은 가스보일러 기준이며 자세한 사양은 사양표를 참조 하십시오.
