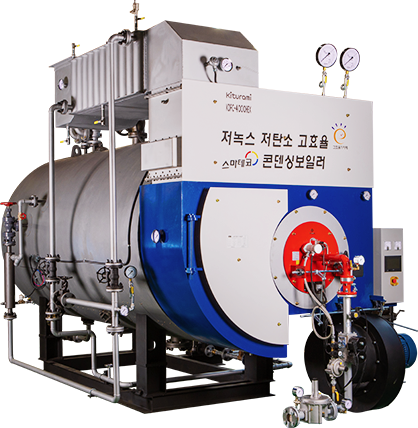

콘덴싱 보일러
KDFC 시리즈
콘덴싱(Condensing)보일러는 공기예열기와 에코노마이저가 본체에 부착되어 보일러 가동시 발생되는 배기가스 내 현열과 수증기의 응축 잠열을 회수하여 보일러의 효율을 극대화한 보일러입니다.
특징
  • 배기가스에 함유되어 있는 현열과 수증기의 잠열을 회수하여 에너지 효율을 극대화한 보일러입니다.
  • 송풍기 급수펌프 판넬 수량계 및 자동블로우 장치 등 부대시설이 일체화된 보일러입니다.
  • 원공기예열기와 에코노마이저를 보일러에 직접 부착함으로 별도의 설치공간이 필요없는 보일러입니다.
콘덴싱 노통연관식 증기보일러 KDFC시리즈 표준사양
항목 형식 단위 KDFC
-1000HEX
KDFC
-15HEX
KDFC
-20HEX
KDFC
-25HEX
KDFC
-30HEX
KDFC
-35HEXB
KDFC
-40HEXB
KDFC
-45HEX
KDFC
-50HEXB
KDFC
-60HEX
KDFC
-70HEX
KDFC
-80HEX
KDFC
-100HEX
보일러사양 정격증발량 kg/h 1,000 1,500 2,000 2,500 3,000 3,500 4,000 4,500 5,000 6,000 7,000 8,000 10,000
중온수 Gcal/h 1G 1.5G 2G 2.5G 3G 3.5G 4G 4.5G 5G 6G
최고사용압력 Mpa[kg/㎠] 1{10}
열출력 MW 0.75 1.12 1.50 1.87 2.25 2.62 2.99 3.37 3.74 4.49 5.24 5.99 7.48
kcal/h 643,700 965,550 1,287,400 1,609,250 1,931,100 2,252,950 2,574,800 2,896,650 3,218,500 3,862,200 4,505,900 5,149,600 6,437,000
효율 % 99%
전열면적 16 26 34 40 47 54 61 68 74 91 104 119 150
전원 V 380V / 440V x 3ø x 60Hz
버너 연소제어 - HI - LOW - OFF / HI - MID - LOW - OFF / 비례제어
버너형식 강제혼합식
착화방식 파이롯트 착화방식
공기 예열기 형식 - 히트파이프식
제품중량 kg 194 219 255 278 320 362 371 388 403 529 613 678 749
급수 예열기 형식 - 스파이럴식
제품중량 kg 164 279 330 376 388 473 512 544 631 674 687 726 894
연료 소비량 L N G N㎥/h 65.0 97.5 130.0 162.6 195.1 227.6 260.1 292.6 325.1 390.1 455.1 520.2 650.2
프로판 N㎥/h 29.0 43.5 58.1 72.6 87.1 101.6 116.1 130.6 145.1 174.2 203.2 232.2 290.3
kg/h 57.0 85.5 114.0 142.6 171.1 199.6 228.1 256.6 285.1 342.2 399.2 456.2 570.3
소비 전력 급수펌프 형식 입형다단
kW x 수량 2.2 X 2 3.0X2 3.7X2 5.5X2 7.5X2
송풍기 kW 3.7 7.5 11 15 19 22 30 37
접속 구경 증기출구경 A 50 65 80 80 80 80 100 100 125 125 150 150 200
급수입구경 25 25 25 25 40 40 40 40 40 40 40 40 50
배수출구경 40 40 40 40 40 40 40 40 40 40 40 50 50
가스입구경 25 40 40 40 40 40 50 50 50 50 50 65 65
안전변 25 X 1 40 X 1 40 X 1 / 25 X 1 40x2 50 X 1 / 40 X 1 65X1 / 50X1
배기구 mm 300x430 380x475 400x600 400x600 380x700 480x700 480x720 480x720 480x770 546x750 546x860 546x930 600x950
연도 ø 300 350 400 400 450 450 500 550 550 600 650 700 800
외형 크기 넓이(W) mm 1,826 2,111 2,136 2,241 2,351 2,416 2,461 2,461 2,531 2,596 2,828 2,871 3,140
길이(L) 3,566 3,599 3,828 3,938 4,142 4,865 4,657 5,057 4,953 5,455 5,645 5,992 6,873
높이(H) 2,781 3,061 3,236 3,326 3,376 3,324 3,394 3,394 3,660 3,862 3,945 4,157 4,328
중량 Ton 4.0 5.3 6.1 6.9 7.7 8.8 9.5 10.0 11.2 13.0 14.5 17.0 20.5
  • 상기 사양표는 다음과 같이 표기하였습니다. 연료소비량은 저위발열량을 기준으로 하였습니다.
    - LNG : 10,000 kcal/N㎥
    - 프로판(LPG) : 22,400 kcal/N㎥
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa을 기준으로 하였습니다.
  • 본 사양은 제품성능 개선을 위하여 사전에 예고 없이 변경될 수 있습니다.

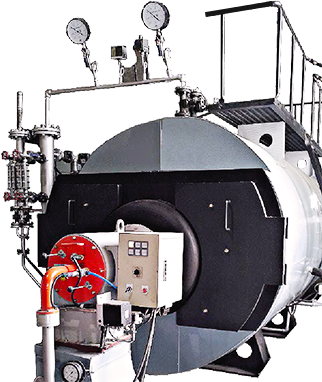

3PASS 노통연관식 저NOx 보일러
KDF 시리즈
특징
  • 3PASS 구조입니다.
  • 연관교체 및 수리가 용이한 좌.우 문짝 개폐형입니다.
  • 보유수량이 많아 부하변동 대응 능력이 우수합니다
  • 후부 연소실을 습식으로 제작하여 열 흡수율이 높습니다
  • 노통은 파형으로 제작 하여 열팽창에 대응할 수 있도록 설계되어 안전하게 사용 가능합니다.
3PASS 노통연관식 저녹스 보일러 KDF시리즈 표준사양
구분 단위 KDF
-1000
KDF
-1500
KDF
-2000
KDF
-2500
KDF
-3000
KDF
-3500
KDF
-4000
KDF
-4500
KDF
-5000
KDF
-6000
KDF
-7000
KDF
-8000
KDF
-10000
보일러사양 정격증발량 kg/h 1,000 1,500 2,000 2,500 3,000 3,500 4,000 4,500 5,000 6,000 7,000 8,000 10,000
중온수 Gcal/h 1G 1.5G 2G 2.5G 3G 3.5G 4G 4.5G 5G 6G
최고사용압력 Mpa[kg/㎠] 1{10}
열출력 MW 0.75 1.12 1.50 1.87 2.25 2.62 2.99 3.37 3.74 4.49 5.24 5.99 7.48
kcal/h 643,700 965,550 1,287,400 1,609,250 1,931,100 2,252,950 2,574,800 2,896,650 3,218,500 3,862,200 4,505,900 5,149,600 6,437,000
효율 % 88%
전열면적 26 33 41 51 62 70 81 91 101 110 121 138 175
전원 V 380V / 440V x 3ø x 60Hz
버너 연소제어 - HI - LOW - OFF / HI - MID - LOW - OFF / 비례제어
버너형식 강제혼합식
착화방식 파이롯트 착화방식
연료 소비량 L N G N㎥/h 73.1 109.7 146.3 182.9 219.4 256.0 292.6 329.2 365.7 438.9 512.0 585.2 731.5
LPG +AIR 52.2 78.4 104.5 130.6 156.7 182.9 209.0 235.1 261.2 313.5 365.7 418.0 522.5
프로판 32.7 49.0 65.3 81.6 98.0 114.3 130.6 146.9 163.3 195.9 228.6 261.2 326.6
부탄 24.8 37.2 49.6 62.0 74.4 86.8 99.2 111.6 124.0 148.8 173.6 198.4 248.0
소비 전력 급수펌프 형식 입형다단
kW x 수량 2.2 X 2 3.0X2 3.7X2 5.5X2 7.5X2
송풍기 kW 3.7 7.5 11 15 19 22
접속 구경 증기출구경 A 50 65 80 80 100 100 100 100 125 125 150 150 200
급수입구경 25 25 25 25 40 40 40 40 40 40 40 40 50
배수출구경 40 40 40 40 40 40 40 40 40 50 50 50 50
가스입구경 25 40 40 40 40 40 50 50 50 65 65 80 80
안전변 25 X 1 32X1 40X1 32X1/25X1 40X1 / 25X1 40X2 40x1/32X1 40X2 50 X 1 / 40 X 1 65X1 / 50X1
배기구 mm 250X400 250X550 300X600 300X750 400X750 400X800 400X950 500X950 500X950 600X950 600X900 700X950 700X950
연도 ø 300 350 400 450 500 550 600 600 650 650 650 700 800
외형 크기 넓이(W) mm 2,178 2,278 2,408 2,408 2,498 2,605 2,705 2,852 2,852 2,660 2,810 3,010 3,120
길이(L) 3,553 3,715 3,968 4,448 5,069 5,075 5,275 5,375 5,575 5,600 6,200 6,500 6,960
높이(H) 2,796 2,896 3,031 3,031 3,131 3,251 3,351 3,501 3,501 2,860 3,060 3,250 3,320
중량 Ton 4.6 6.8 8.4 9.1 11.0 12.6 13.5 15.4 15.9 16.4 17.6 19.2 22.5
  • 상기 사양표는 다음과 같이 표기하였습니다. 연료소비량은 저위발열량을 기준으로 하였습니다.
    - LNG : 10,000 kcal/N㎥
    - LPG + AIR : 14,000 kcal/N㎥
    - 프로판(LPG) : 22,400 kcal/N㎥
    - 부탄 : 29,500 kcal/N㎥
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa을 기준으로 하였습니다.
  • 본 사양은 제품성능 개선을 위하여 사전에 예고 없이 변경될 수 있습니다.

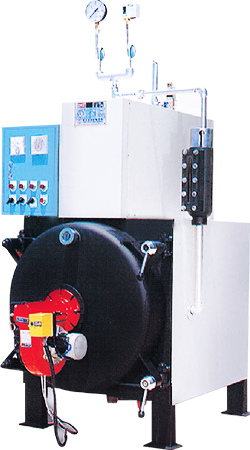

소용량 노통연관식 증기보일러
S-MINI 시리즈
특징
  • 국내 최초의 산업용 보일러 형태의 횡연관 3패스 구조입니다.
  • 연관 교체가 용이한 좌·우 문짝 개폐형입니다.
  • 원통형으로 안전성이 높으며 청소 및 점검이 간편합니다.
  • 지하수 등 수질이 나쁜 곳에도 사용하기가 좋습니다.
  • 벙커C유의 연소도 가능합니다.
  • 높은 건도의 양질의 증기를 연속적으로 공급합니다.
  • 폭이 좁아 공간이 적은 장소에도 설치하기가 용이 합니다
노통연관식 증기보일러 표준사양
구분 단위 소용량 S-MINI 시리즈
S-MINI - 10 S-MINI - 20 S-MINI - 30
보일러본체 정격증발량 kg/h 100 200 300
최고사용압력 Mpa[㎏/㎠] 0.35 [3.5]
열출력 MW 0.07 0.15 0.22
kcal/h 63,490 126,980 190,470
효율 % 86
중량 kg -
사용전원 V 220V × 1ø x 60Hz
연소방식 - 강제압입통풍식
제어방식 - ON-OFF
보유수량 kg -
연료소비량 보일러등유 kg/h 8.7 17.3 26.0
중유 8.0 16.0 24.0
LNG N㎥/h 7.4 14.8 22.1
프로판 3.3 6.6 9.9
LPG+AIR 5.3 10.7 16.1
소비전력 급수펌프 kW 0.4 0.4 0.75
오일히터 2.0 2.0 2.0
오일펌프 - - -
버너모터 0.4 0.4 0.4
접속구경 주증기변 A 25 32 40
안전변 25 40 50
급수변 25 25 25
배수변 40 40 40
급수입구 - - -
가스입구 - - -
배기구 ø mm - - -
연도 150 200 200
외형 넓이(W) mm 960 1,160 1,160
길이(L) 1,760 1,940 2,100
높이(H) 1,150 1,520 1,520
  • 연료소비량은 저위발열량을 기준으로 하고 있습니다.
    - 저위발열량
    ① 보일러등유 : 43,116kJ/kg{10,300kcal/kg}
    ② 중유 : 40,813kJ/kg{9,750kcal/kg}
    ③ LNG : 41.9KJ/N㎥{10,000kcal/N㎥}
    ④ 프로판 : 93.8KJ/N㎥{22,400kcal/N㎥}
    ⑤ LPG+AIR : 57.8KJ/N㎥{13,800kcal/N㎥}
  • 적격증발량은 급수온도 20℃, 증기압력 0.35MPa{3.5kg/㎠}, 1MPa{10kg/㎠}을 기준으로 하였습니다
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.

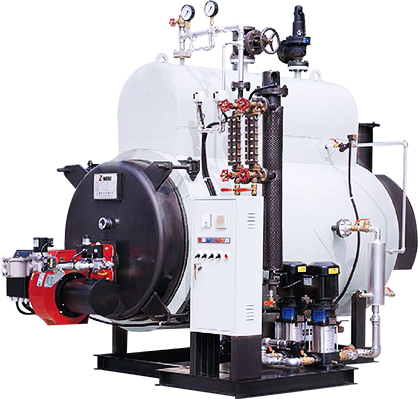

소형 노통연관식 증기보일러
Z-MINI 시리즈
특징
  • 3PASS 구조입니다.
  • 스파이럴 특수 나선연관을 사용하여 효율이 높습니다.
  • 연관교체가 용이한 좌·우문짝 개폐형입니다.
  • 청소, 점검 및 보수유지가 간편합니다.
  • 보일러 보유수량이 적으므로 증기발생이 빠르고(점화 후6~10분후 건증기 발생) 열효율이 높습니다
  • 설치면적이 기존 보일러와 비교할때 약 1/2실내공간으로 설치 가능합니다.
  • 인공지능형 제어장치 D-BRAIN의 장착시 보다 더 손쉽게 운전 및 관리가 용이합니다.(선택사양)
노통연관식 증기보일러 표준사양
구분 단위 초소형 Z-MINI 시리즈
Z-MINI - 50 Z-MINI - 80 Z-MINI - 100 Z-MINI - 150 Z-MINI - 200 Z-MINI - 250 Z-MINI - 300 Z-MINI - 500 Z-MINI - 800 Z-MINI - 1000
보일러본체 정격증발량 kg/h 500 800 1,000 1,500 2,000 2,500 3,000 5,000 8,000 10,000
최고사용압력 Mpa[㎏/㎠] 1 [10]
열출력 MW 0.38 0.6 0.75 1.12 1.5 1.87 2.25 3.74 5.99 7.49
kcal/h 321,850 514,960 643,700 965,550 1,287,400 1,609,250 1,931,100 3,218,500 5,149,600 6,437,000
효율 % 88%
중량 kg 2,250 2,410 2,500 2,650 2,900 3,410 3,550 4,310 5,620 7,020
사용전원 V 220V × 3ø x 60Hz / 380V × 3ø x 60Hz × 4W
연소방식 - 강제혼합식
제어방식 - High - Low - Off / Fully Automatic
보유수량 kg 800 850 920 980 1,050 1,410 1,520 1,850 2,310 2,650
연료소비량 보일러등유 kg/h 41.7 66.7 83.5 125.3 167.1 208.9 250.6 417.6 668.6 835.7
중유 38.5 61.7 77.1 115.7 154.2 192.7 231.4 385.6 617.1 771.3
LNG N㎥/h 36.6 58.5 73.1 109.7 146.3 182.9 219.4 365.7 585.2 731.5
프로판 16.3 26.1 32.7 49.0 65.3 81.6 98.0 163.3 261.2 326.6
LPG+AIR 25.8 41.4 51.7 77.6 103.5 129.4 155.3 258.8 414.1 517.7
소비전력 급수펌프 kW 1.5X2 1.5X2 2.2X2 2.2X2 2.2X2 2.2X2 3.7X2 3.7X2 5X2 5X2
오일히터 5 5 6 6 9 9 10 16 20 20
오일펌프 0.4 0.4 0.4 0.4 0.75 0.75 0.75 2.2 3.7 3.7
버너모터 1.5 2.2 2.2 3.7 5.5 7.5 7.5 15.0 19.0 22.0
접속구경 주증기변 A 40 50 50 65 80 80 80 125 150 200
안전변 25 25 25 32 40 40 40 40,40 40,50 50,50
급수변 25 25 25 25 40 40 40 40 50 50
배수변
급수입구 15 15 15 20 20 25 25 32 40 40
가스입구 40 50 50 50 50 50 50 50 80 100
배기구 ø mm 250X350 300X380 300X400 300X440 350X500 400X550 400X580 450X600 500X700 550X800
연도
외형 넓이(W) mm 1,550 1,850 1,850 1,900 1,970 2,070 2,150 2,300 2,550 2,800
길이(L) 2,850 3,600 3,800 4,000 4,450 4,900 5,050 5,350 5,600 5,950
높이(H) 2,050 2,400 2,400 2,450 2,580 2,680 2,800 3,050 3,250 3,450
  • 연료소비량은 저위발열량을 기준으로 하고 있습니다.
    - 저위발열량
    ① 보일러등유 : 43,116kJ/kg{10,300kcal/kg}
    ② 중유 : 40,813kJ/kg{9,750kcal/kg}
    ③ LNG : 41.9KJ/N㎥{10,000kcal/N㎥}
    ④ 프로판 : 93.8KJ/N㎥{22,400kcal/N㎥}
    ⑤ LPG+AIR : 57.8KJ/N㎥{13,800kcal/N㎥}
  • 적격증발량은 급수온도 20℃, 증기압력 0.35MPa{3.5kg/㎠}, 1MPa{10kg/㎠}을 기준으로 하였습니다
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.

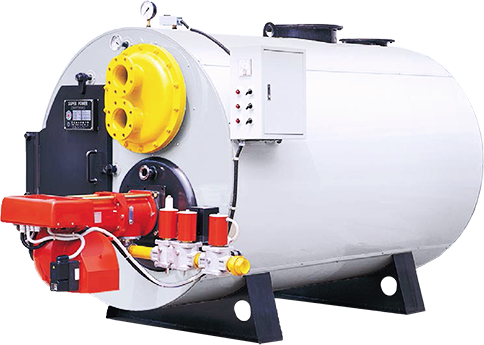

노통연관 2회로식 온수 보일러
SUPER 시리즈
원리 및 구조
  • 독자적인 3PASS 방식의 연소구조에 편심형의 파형노통 연소실을 배열한 설계로서 동체내부의 온수순환을 원활하게 하여 열교환기의 전열흡수 효과를 대폭 상승시킨 고성능 고효율의 보일러입니다.
특징
  • 1대의 보일러로 급탕, 난방을 동시에 해결 하였습니다.
  • 노통연관식 온수보일러의 단점을 보완하여 열교환기를 보일러 내부에 부착하여 스케일 생성이나 용존산소 부식이 없습니다.
  • 연실부위를 수실화하여 전열면을 극대화하였고 내화벽돌의 사용이 없어 무너질 염려가 없습니다.
  • 열교환기의 동파이프를 국내 최대 용량(실제 필요량보다 8~10% 정도 더보유)으로 설계하여 2회로식 온수보일러의 생명인 열교환기의 전열면을 최대한 확대하였습니다.
노통연관 온수보일러 표준사양
구분 단위 노통연관 2회로식 SUPER 시리즈 표준사양
SUPER - 30 SUPER - 40 SUPER - 50 SUPER - 60 SUPER - 80 SUPER - 100
보일러본체 정격열출력 MW 0.35 0.47 0.58 0.7 0.93 1.16
kcal/h 300,000 400,000 500,000 600,000 800,000 1,000,000
최고사용압력 Mpa[㎏/㎠] 0.35 [3.5] 0.35 [3.5], 0.7 [7], 1.0 [10] (선택사양)
열효율 % 88%
사용전원 V 220V x 3ø x 60Hz / 380V x 3ø x 60Hz x 4W
버너출력 kW 0.3(0.25) 0.3(0.35) 0.47(0.47) 2.2 2.2 0.7
연료소비량 보일러등유 kg/h 39.8 53 66.3 79.5 106 132.5
중유 36.7 49.1 61.3 73.6 98.1 122.6
LNG N㎥/h 34.1 45.4 56.8 68.2 90.9 113.6
프로판 15.2 20.3 25.4 30.4 40.6 50.7
LPG+AIR 24.7 32.9 41.1 49.4 65.8 82.3
접속구 온수입출구 A 80 100 100 125 125 150
난방입출구 50 50 50 50 65 65
배수변 32 32 32 40 50 50
연도 ø 250 300 300 300 350 400
외형 넓이(W) mm 1,440 1,500 1,500 1,500 1,680 1,720
길이(L) 2,100 2,300 2,460 2,620 2,830 3,060
높이(H) 1,690 1,780 1,780 1,920 2,150 2,270
  • 상기 사양표의 연료소비량은 다음을 기준으로 하였습니다.
    - 저위발열량
    ① 보일러 등유 : 44,116kJ/kg{10,300kcal/kg}
    ② 중유 : 40,813kJ/kg{9,750kcal/kg}
    ③ LNG : 41.9KJ/N㎥{10,000kcal/N㎥}
    ④ 프로판 : 93.8KJ/N㎥{22,400kcal/N㎥}
    ⑤ LPG+AIR : 57.8KJ/N㎥{13,800kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.

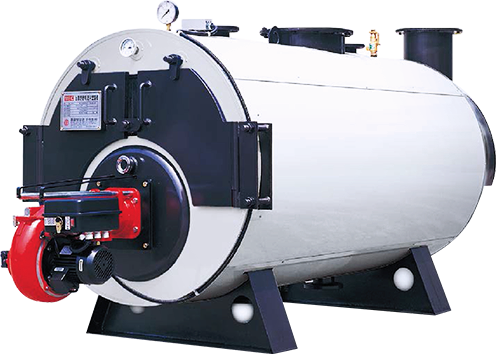

노통연관 온수보일러
MEC 시리즈
원리 및 구조
  • 연소실은 파형 노통으로 제작되고 연관은 보일러용 강관을사용하여 열효율이 매우 높은 팩케이지형의 고성능 보일러입니다.
특징
  • 최적의 설계에 가압 연소방식으로 최고의 성능을 발휘합니다.
  • 완전 3PASS 연소방식을 채택하여 열효율이 높고 팩캐지형으로 시설비가 대폭 절감합니다
  • 방열손실을 극소화하기 위하여 전·후면연실을 수실로 설계제작하여 열흡수 효과를 최대화시켰습니다.
  • 연실의 문짝 개폐가 자유로운 간단 구조로서 청소점검 및 보수유지가 편리합니다.
노통연관 온수보일러 표준사양
구분 단위 노통연관식 온수보일러 MEC 시리즈 표준사양
MEC - 30 MEC - 40 MEC - 50 MEC - 60 MEC - 80 MEC - 100
보일러본체 정격열출력 MW 0.35 0.47 0.58 0.7 0.93 1.16
kcal/h 300,000 400,000 500,000 600,000 800,000 1,000,000
최고사용압력 Mpa[㎏/㎠] 0.35 [3.5] 0.35 [3.5], 0.7 [7], 1.0 [10] (선택사양)
열효율 % 88%
사용전원 V 220V x 3ø x 60Hz / 380V x 3ø x 60Hz x 4W
버너출력 kW 1.5 1.5 1.5 2.2 2.2 3.7
연료소비량 보일러등유 kg/h 39.8 53 66.3 79.5 106 132.5
중유 36.7 49.1 61.3 73.6 98.1 122.6
LNG N㎥/h 34.1 45.4 56.8 68.2 90.9 113.6
프로판 15.2 20.3 25.4 30.4 40.6 50.7
LPG+AIR 24.7 32.9 41.1 49.4 65.8 82.3
접속구 온수입출구 A 80 100 100 125 125 150
난방입출구 80 100 100 125 125 150
배수변 32 32 32 40 50 50
연도 ø 250 300 300 300 350 400
외형 넓이(W) mm 2,200 2,350 2,510 2,700 2,850 3,050
길이(L) 1,400 1,520 1,630
높이(H) 1,690 1,780 1,920 2,150 2,270
  • 상기 사양표의 연료소비량은 다음을 기준으로 하였습니다.
    - 저위발열량
    ① 보일러 등유 : 44,116kJ/kg{10,300kcal/kg}
    ② 중유 : 40,813kJ/kg{9,750kcal/kg}
    ③ LNG : 41.9KJ/N㎥{10,000kcal/N㎥}
    ④ 프로판 : 93.8KJ/N㎥{22,400kcal/N㎥}
    ⑤ LPG+AIR : 57.8KJ/N㎥{13,800kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.

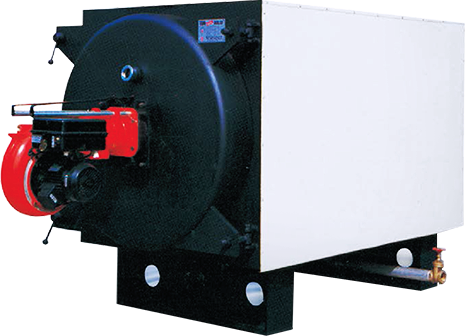

NAVAL 노통연관식 온수보일러
DN 시리즈
특징
  • 특수 나선 연관을 채용한 반전연소 3PASS 방식의 연소구조로 제작되어 고성능 고효율을 유지합니다.
  • 급탕 사용 시 내부에 알루미늄 메탈라이징을 하여 깨끗한 온수를 사용할 수 있습니다.
  • 좌우문짝 개폐형으로 청소, 보수유지 및 연관교체가 간편합니다.
  • 이태리 나발사의 기술제공으로 유럽의 최신 기술과 동광의 노하우로 제작하여 전면 연실부위의 열손실을 최소화시킨고성능 고효율의 고급제품 입니다.
NAVAL 노통연관식 온수보일러 DN 시리즈 표준사양
구분 단위 DN - 10 DN - 20 DN - 30 DN - 40 DN - 50 DN - 60 DN - 80 DN - 100 DN - 120 DN - 150 DN - 180 DN - 200
보일러본체 정격열출력 MW 0.12 0.23 0.35 0.47 0.58 0.7 0.93 1.16 1.39 1.75 2.09 2.33
kcal/h 100,000 200,000 300,000 400,000 500,000 600,000 800,000 1,000,000 1,200,000 1,500,000 1,800,000 2,000,000
최고사용압력 Mpa[㎏/㎠] 0.35 [3.5], 0.7 [7], 1.0 [10] (선택사양)
열효율 % 88%
사용전원 V 220V × 1ø x 60Hz 220V × 3ø x 60Hz / 380V × 3ø x 60Hz × 4W
버너출력 kW 0.4 0.4 0.75 0.75 1.1 1.5 2.2 2.2 3.7 5.5 7 11
연료소비량 보일러등유 kg/h 13.3 26.5 39.8 53.1 66.9 79.6 106.3 132.9 159.4 174.1 239.1 265.8
중유 12.2 24.5 36.7 49 61.3 73.6 98.1 122.6 147.1 184 220.7 245.4
LNG N㎥/h 11.4 22.7 34.1 45.4 56.8 68.2 90.9 113.6 136.4 170.4 204.5 227.3
프로판 5.1 10.1 15.2 20.3 25.4 30.4 40.6 50.7 60.9 76.1 91.3 101.5
LPG+AIR 8.2 16.4 24.7 32.9 41.1 49.4 65.8 82.3 98.8 123.5 148.2 164.5
접속구 온수입출구 A 50 65 80 100 100 100 100 125 150 150 150 200
배수변 25 25 32 32 32 32 40 40 50 50 50 50
연도 ømm 150 200 250 300 300 300 350 400 400 450 450 450
외형 넓이(W) mm 850 920 1,010 1,010 1,130 1,130 1,250 1,250 1,400 1,400 1,600 1,600
길이(L) 2,190 2,170 3,050 3,260 3,450 3,500 3,600 3,650 3,720 3,800 4,050 4,200
높이(H) 1,260 1,360 1,430 1,430 1,550 1,550 1,700 1,750 1,830 1,900 2,050 2,150
  • 상기 사양표의 연료소비량은 다음을 기준으로 하였습니다
    - 저위발열량
    ① 보일러등유 : 43,116kJ/kg{10,300kcal/kg}
    ② 중유 : 40,813kJ/kg{9,750kcal/kg}
    ③ LNG : 41.9KJ/N㎥{10,000kcal/N㎥}
    ④ 프로판 : 93.8KJ/N㎥{22,400kcal/N㎥}
    ⑤ LPG+AIR : 57.8KJ/N㎥{13,800kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
