무압관수식 온수보일러
KDNH시리즈 소용량, 대용량 타입

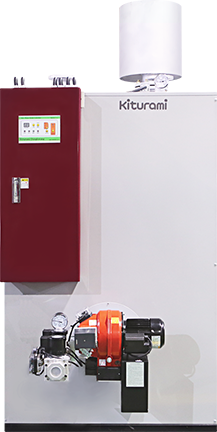

KDNH시리즈 소용량 타입

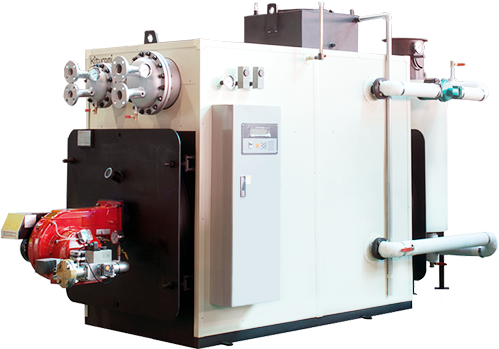

KDNH시리즈 대용량 타입
원리 및 구조
- 동체의 구조는 스파이럴 특수 나선 연관을 채용한 3패스 반전연소 방식의 설계이며, 팽창 탱크가 직접 부착된 무압 상태의 95℃ 이하에서 운전되고 온도조절SW, 수위조절기, 과열SW, OVER FLOW 라인 등이 부착되어 파손, 폭발 등의 사고로부터 절대 안전한 무면허 무검사 보일러입니다.
특징
- 스테인레스 열교환기를 통해 간접 가열된 온수는 녹물이 전혀 없고 깨끗합니다.
- 1대의 관체에서 난방, 급탕, 순환가열용의 3회로까지 열교환기 설치가 가능합니다.
- 증기보일러 설치시에 필요한 열교환기, 온수가열기, 급수펌프, 응축수탱크 등을 생략할 수 있어서 설치공간 및 초기투자비, 전기료, 인건비 등은 크게 절약할 수 있습니다.
- 관수는 95℃ 이하의 저온에서 운전되고 용존산소가 완전 제거된 연수로 열교환기에 스케일이 부착되지 않아 고효율을 발휘합니다.
- 현장에서 제작이 가능하여 협소한 장소에도 설치가 가능합니다.
- 이태리 NAVAL사의 기술제공으로 유럽의 최신기술과 동광의 노하우를 접목시킨 고성능 고효율의 보일러입니다.
- 인공지능형 D-BRAIN을 부착하여 보다 손쉽게 운전 및 관리가 용이합니다. (옵션)
- 저녹스 버너를 부착하여 연료비를 절감할 수 있으며 O₂ 4%이하 운전 시 NOx 40PPM이하 보증합니다.(옵션)
- 연도에 콘덴싱 에코노마이저를 부착하여 연료비를 대폭 절감할 수 있습니다. (옵션)
무압관수식 온수보일러 KDNH SERIES 표준사양
| 구분 | 단위 | KDNH-10 | KDNH-15 | KDNH-20 | KDNH-25 | KDNH-30 | KDNH-35 | KDNH-40 | KDNH-45 | KDNH-50 | KDNH-60 | KDNH-80 | KDNH-100 | KDNH-120 | KDNH-130 | KDNH-150 | KDNH-160 | KDNH-200 | KDNH-250 | KDNH-300 | |
| 보일러사양 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.70 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.91 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 효율 | % | 91% 이상 | |||||||||||||||||||
| 전열면적 | ㎡ | 5.43 | 5.85 | 8.28 | 8.28 | 10.09 | 10.09 | 12 | 12 | 13 | 15.1 | 16.9 | 18 | 21.7 | 21.7 | 25.3 | 25.3 | 29.6 | 38 | 42 | |
| 제어방식 | - | ON - OFF | HI - LOW - OFF | ||||||||||||||||||
| 총소비전력 | kW | (0.29) | (0.34) | 0.51(0.51) | 0.51(0.69) | 0.88(0.69) | 0.88(0.88) | 1.5(1.5) | 2.7(3.5) | 4.5(3.5) | 4.5(8.0) | 6.0(8.0) | 6.0(11.5) | ||||||||
| 송풍기소비전력 | kW | (0.15) | (0.20) | 0.37(0.51) | 0.37(0.55) | 0.74(0.55) | 0.74(0.74) | 1.1(1.1) | 2.2(3.0) | 4.0(3.0) | 4.0(7.5) | 5.5(7.5) | 5.5(11.0) | ||||||||
| 순환펌프소비전력 | kW | 0.04 | 0.4 | ||||||||||||||||||
| 전원 | V | 220V x 1ø x 60Hz | 380V x 3ø x 60Hz | ||||||||||||||||||
| 연료소비량 | LNG | N㎥/h | - | - | 22.0 | 27.5 | 33.0 | 38.5 | 44.0 | 49.5 | 54.9 | 65.9 | 87.9 | 109.9 | 131.9 | 142.9 | 164.8 | 175.8 | 219.8 | 274.7 | 329.7 |
| 프로판(LPG) | .- | - | 9.8 | 12.3 | 14.7 | 17.2 | 19.6 | 22.1 | 24.5 | 27.6 | 36.9 | 46.1 | 57.0 | 61.8 | 71.3 | 76.1 | 95.1 | 118.8 | 142.6 | ||
| 부탄 | - | - | 7.5 | 9.3 | 11.2 | 13.0 | 14.9 | 16.8 | 18.6 | 21.0 | 28.0 | 34.9 | 41.9 | 45.4 | 52.4 | 55.9 | 69.9 | 87.4 | 104.8 | ||
| 경유 | kg/h | 10.6 | 16 | 21.3 | 26.7 | 32.0 | 37.3 | 42.7 | 48.0 | 53.3 | 64.0 | 85.4 | 106.7 | 128.0 | 138.7 | 160.0 | 170.7 | 213.4 | 266.7 | 320.1 | |
| 접속구경 | 급유입구경 | A | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 가스입구 | - | - | 25 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | ||
| 연도 | ø | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 400 | 400 | 450 | 550 | 600 | |
| 베이스크기 | 넓이(W) | mm | 1,060 | 1,060 | 1,200 | 1,200 | 1,300 | 1,300 | 1,450 | 1,450 | 1,410 | 1,410 | 1,570 | 1,570 | 1,610 | 1,610 | 1,610 | 1,610 | 1,650 | 1,700 | 1,900 |
| 길이(L) | 1,060 | 1,060 | 1,200 | 1,200 | 1,300 | 1,300 | 1,450 | 1,450 | 2,530 | 2,670 | 2,810 | 2,970 | 3,110 | 3,110 | 3,270 | 3,270 | 3,560 | 3,560 | 4,200 | ||
| 높이(H) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 외형크기 | 넓이(W) | mm | 1,060 | 1,060 | 1,000 | 1,000 | 1,100 | 1,100 | 1,250 | 1,250 | 1,510 | 1,510 | 1,670 | 1,670 | 1,710 | 1,710 | 1,710 | 1,710 | 1,750 | 2,000 | 2,200 |
| 길이(L) | 1,450 | 1,450 | 1,740 | 1,740 | 1,870 | 1,870 | 2,110 | 2,110 | 3,530 | 3,670 | 4,140 | 4,300 | 4,490 | 4,490 | 4,650 | 4,650 | 4,980 | 4,980 | 5,200 | ||
| 높이(H) | 2,340 | 2,340 | 2,500 | 2,500 | 2,550 | 2,550 | 2,560 | 2,560 | 2,130 | 2,130 | 2,340 | 2,340 | 2,440 | 2,440 | 2,440 | 2,440 | 2,540 | 2,750 | 3,250 | ||
| 제품중량 | kg | 550 | 570 | 750 | 770 | 920 | 950 | 1,150 | 1,200 | 13,500 | 2,000 | 2,850 | 3,420 | 3,600 | 3,900 | 4,350 | 4,600 | 5,300 | 5,750 | 6,950 | |
- 외형 크기는 컨드롤판넬과 버너사양에 따라 달라질 수 있습니다.
- ( )사양은 경유보일러 사양입니다.
난방용 및 급탕순환용 {60℃ → 70℃}
| 구분 | 단위 | KDNH -10 |
KDNH -15 |
KDNH -20 |
KDNH -25 |
KDNH -30 |
KDNH -35 |
KDNH -40 |
KDNH -45 |
KDNH -50 |
KDNH -60 |
KDNH -80 |
KDNH -100 |
KDNH -120 |
KDNH -130 |
KDNH -150 |
KDNH -160 |
KDNH -200 |
KDNH -250 |
KDNH -300 |
|
| 난방용 및 급탕 순환용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 10,000 | 15,000 | 20,000 | 25,000 | 30,000 | 35,000 | 40,000 | 45,000 | 50,000 | 60,000 | 80,000 | 100,000 | 120,000 | 130,000 | 150,000 | 160,000 | 200,000 | 250,000 | 300,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.012{0.12} | 0.017{0.17} | 0.02{0.2} | 0.018{0.18} | 0.022{0.22} | 0.03{0.3} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.03{0.3} | 0.033{0.33} | 0.035{0.35} | 0.04{0.4} | |||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 구분 | 단위 | KDNV -10 |
KDNV -15 |
KDNV -20 |
KDNV -25 |
KDNV -30 |
KDNV -35 |
KDNV -40 |
KDNV -45 |
KDNV -50 |
KDNV -60 |
KDNV -80 |
KDNV -100 |
KDNV -120 |
KDNV -130 |
KDNV -150 |
KDNV -160 |
KDNV -200 |
KDNV -250 |
KDNV -300 |
|
| 급탕용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.28 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 1,667 | 2,500 | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | 10,000 | 13,333 | 16,667 | 20,000 | 21,667 | 25,000 | 26,667 | 33,333 | 41,667 | 50,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.06{0.06} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.022{0.22} | 0.035{0.35} | 0.04{0.4} | ||||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
급탕용 (278K → 338K) {5℃ → 65℃}
| 구분 | 단위 | KDNH -10 |
KDNH -15 |
KDNH -20 |
KDNH -25 |
KDNH -30 |
KDNH -35 |
KDNH -40 |
KDNH -45 |
KDNH -50 |
KDNH -60 |
KDNH -80 |
KDNH -100 |
KDNH -120 |
KDNH -130 |
KDNH -150 |
KDNH -160 |
KDNH -200 |
KDNH -250 |
KDNH -300 |
|
| 난방용 및 급탕 순환용 | 정격열출력 | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.41 | 0.47 | 0.52 | 0.58 | 0.7 | 0.93 | 1.16 | 1.40 | 1.51 | 1.74 | 1.86 | 2.33 | 2.01 | 3.49 |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,200,000 | 1,300,000 | 1,500,000 | 1,600,000 | 2,000,000 | 2,500,000 | 3,000,000 | ||
| 순환량 | ℓ | 1,667 | 2,500 | 3,333 | 4,167 | 5,000 | 5,833 | 6,667 | 7,500 | 8,333 | 10,000 | 13,333 | 16,667 | 20,000 | 21,667 | 25,000 | 26,667 | 33,333 | 41,667 | 50,000 | |
| 최고사용압력 | MPa{kgf/㎠} | 1{10} | |||||||||||||||||||
| 압력손실 | MPa{mH2O} | 0.006{0.06} | 0.015{0.15} | 0.018{0.18} | 0.015{0.15} | 0.02{0.2} | 0.024{0.24} | 0.033{0.33} | 0.022{0.22} | 0.03{0.3} | 0.035{0.35} | 0.04{0.4} | |||||||||
| 재질 | - | 스테인레스 강관 | |||||||||||||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
-
상기 사양표는 다음과 같이 표기하였습니다.
- 연료소비량의 연료 발열량은 저위발열량을 기준으로 하였습니다.
- LNG : 10,000 kcal/N㎥
- LPG(프로판) : 22,400 kcal/N㎥
- LPG(부탄) : 29,500 kcal/N㎥ - 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시 사용의 경우에는 그 합계가 보일러 열출력입니다.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1% - 상기 보일러 효율은 진발열량(저위발열량) 기준입니다.
- 상기 사양표는 예고없이 변경될 수 있습니다.
- 본 사양은 가스보일러 기준이며 자세한 사양은 사양표를 참조 하십시오.
