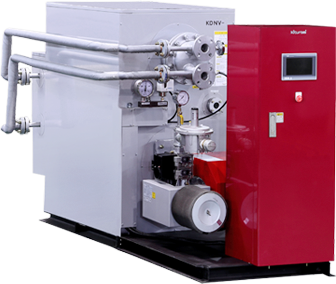

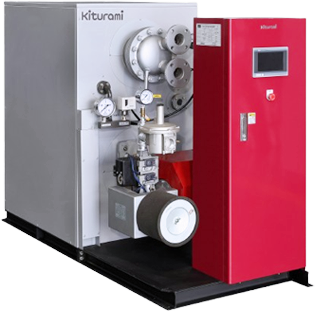

프리미엄 순간식 보일러
KDNV-G2PHEX
KDNV-GP(P)
프리미엄 순간식 보일러 자사의 온수에 대한 최고의 기술
- 급탕탱크 없이 온수부하를 만족시키면서 대규모 온수공급처에 대용량의 온수를 안정적으로 공급합니다. 완전비례제어 및 국내 최초 온수 대수 분할 시스템 적용으로 모든 부하에 만족합니다. 무(無)온수탱크 시스템으로서의 기술은 국내 최고이며 기존 온수발생 시스템 대비 설치면적을 70% 감소시키고 온수저탕조 등의 미설치로 유지보수 비용을 절감합니다. 간접가열보일러 형식으로 무면허 무검사 제품으로 세관이나 기타 약품 투입 비용 등의 부대비용을 절감할 수 있습니다. 당사의 고성능 열교환기는 원활한 온수 흐름에 맞게 설계되어 스케일 퇴적 및 이물질의 퇴적이 없어 설치 초기 효율을 10년 이상 유지시켜 줍니다.
-
무(無) 온수탱크 급탕시스템
(Tankless system) -
기존온수시스템 대비
70% 설치면적 감소 -
무(無)면허, 무(無)검사 제품으로 안전한
제품 및 세관비용 등의 부대비용 절감 -
부대시설 단순화에 의한
유지보수 비용 절감 -
국내최고효율달성 93%
(총발열량 기준) -
특수 설계된 고성능 열교환기 채용으로
스케일에 매우 강함 -
완전비례제어 운전
-
평균 온수온도 65℃ ~ 70℃ 온수 발생으로 레지오넬라 밀도 감소 및 접촉 가능성
낮추어 감염 위험 감소

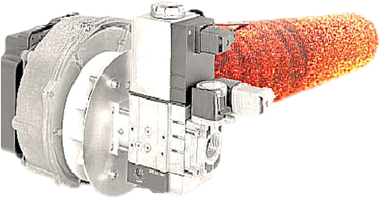

프리믹스 (PREMIX BURNER)
- 예혼합방식 (Premixed Combustion)
- 표면연소 방식으로 연소공간이 필요 없습니다.
- 완전 비례제어 운전 가능 (15:1)
- 예혼합방식으로 강제혼합식에 대비 노내 폭발 등이 없습니다.
- 전 부하에서 초저녹스 구현 (질소산화물 20PPM 이하)

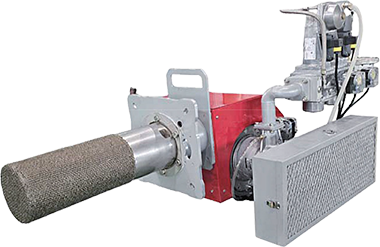

Premix Burner Head Flame Configuration
BURNER - DIAGRAM
D-BRAIN (MODULAR SYSTEM)
-

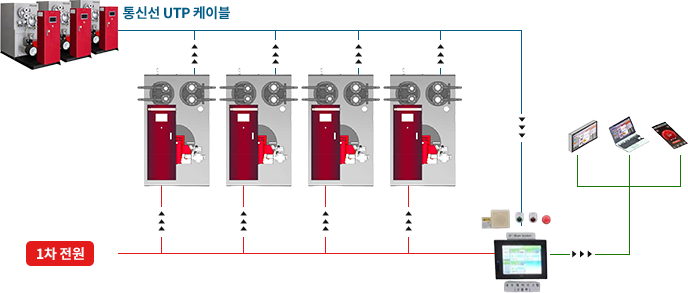

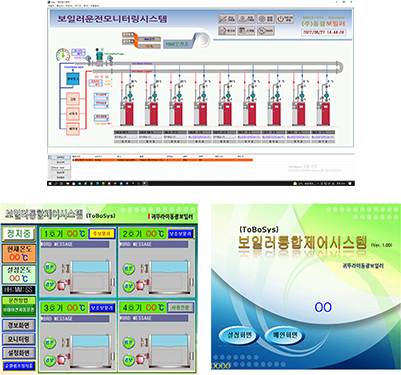

온수보일러 생산 50년 노하우로 개발된 국내최초 온수보일러 시스템 D-BRAIN 대수제어 시스템은 급부하 유량, 평균유량 등을 온도센싱하여 보일러 가동 대수를 혁신적으로 제어하여 귀사의 에너지 절감에 기여합니다.
(3대 이상 설치 // 설치대수 최대 16대)
제품 표준 사양 STANDARD SPECIFICATION
| 항목 | 형식 | 단위 | KDNV- 20G2MHEX |
KDNV- 23G2MHEX |
KDNV- 24G2MHEX |
KDNV- 25G2MHEX |
KDNV- 30G2MHEX |
KDNV- 31G2MHEX |
KDNV- 35G2MHEX |
KDNV- 37G2MHEX |
| 보일러사양 | 정격열출력 | MW | 0.23 | 0.28 | 0.28 | 0.29 | 0.35 | 0.36 | 0.41 | 0.43 |
| kcal/h | 200,000 | 237,000 | 240,800 | 250,000 | 300,000 | 307,000 | 350,000 | 370,000 | ||
| 효율 | % | 99% 이상(저위 발열량 기준) | ||||||||
| 전열면적 | m² | 7.1 | 7.1 | 7.1 | 7.1 | 7.1 | 8.0 | 8.0 | 8.0 | |
| 버너 | - | DP2 | DP3 | |||||||
| 버너용량 | kcal/h |
60,000 ~ 300,000 |
90,000 ~ 450,000 | |||||||
| 제어방식 | - | 인버터 비례제어 | ||||||||
| 송풍기용량 | kW | 1.2 | ||||||||
| 총소비전력 | kW | 1.3 | ||||||||
| 전원 | V | 220V x 1ø | ||||||||
| 제품중량 | kg | 1,100 | 1,110 | 1,120 | 1,120 | 1,130 | 1,210 | 1,220 | 1,230 | |
| 연료소비량 | LNG | N㎥/h | 20.2 | 23.9 | 24.3 | 25.3 | 30.3 | 31.0 | 35.4 | 37.4 |
| 프로판(LPG) | N㎥/h | 9.0 | 10.7 | 10.9 | 11.3 | 13.5 | 13.8 | 15.8 | 16.7 | |
| 구 경 | 가스입구 | A | 25 | 40 | ||||||
| 연도 | ømm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | |
| 외형크기 | 넓이(W) | mm | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 |
| 길이(L) | 2,250 | 2,650 | 2,650 | 2,650 | 2,690 | 2,870 | 2,870 | 2,900 | ||
| 높이(H) | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | ||
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 20G2MHEX |
KDNV- 23G2MHEX |
KDNV- 24G2MHEX |
KDNV- 25G2MHEX |
KDNV- 30G2MHEX |
KDNV- 31G2MHEX |
KDNV- 35G2MHEX |
KDNV- 37G2MHEX |
|
난방용 및 급탕 순환용 |
정격열출력 | MW | 0.23 | 0.28 | 0.28 | 0.29 | 0.35 | 0.36 | 0.41 | 0.43 |
| kcal/h | 200,000 | 237,000 | 240,800 | 250,000 | 300,000 | 307,000 | 350,000 | 370,000 | ||
| 순환량 | ℓ | 20,000 | 23,700 | 24,080 | 25,000 | 30,000 | 30,700 | 35,000 | 37,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||||
| 수두압손실 | MPa{mH₂O} | 0.015{1.5} | 0.021{2.1} | 0.021{2.1} | 0.023{2.3} | 0.02{2.0} | 0.021{2.1} | 0.027{2.7} | 0.03{3.0} | |
| 재질 | - | 스테인레스 강관 | ||||||||
| 접속구경 | A | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | |
난방용 및 급탕순환용 (333K → 343K) {50℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 20G2MHEX |
KDNV- 23G2MHEX |
KDNV- 24G2MHEX |
KDNV- 25G2MHEX |
KDNV- 30G2MHEX |
KDNV- 31G2MHEX |
KDNV- 35G2MHEX |
KDNV- 37G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.23 | 0.28 | 0.28 | 0.29 | 0.35 | 0.36 | 0.41 | 0.43 |
| kcal/h | 200,000 | 237,000 | 240,800 | 250,000 | 300,000 | 307,000 | 350,000 | 370,000 | ||
| 순환량 | ℓ | 10,000 | 11,850 | 12,040 | 12,500 | 15,000 | 15,350 | 17,500 | 18,500 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||||
| 수두압손실 | MPa{mH₂O} | 0.004{0.4} | 0.005{0.5} | 0.005{0.5} | 0.006{0.6} | 0.005{0.5} | 0.005{0.5} | 0.007{0.7} | 0.008{0.8} | |
| 재질 | - | 스테인레스 강관 | ||||||||
| 접속구경 | A | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 항목 | 형식 | 단위 | KDNV- 20G2MHEX |
KDNV- 23G2MHEX |
KDNV- 24G2MHEX |
KDNV- 25G2MHEX |
KDNV- 30G2MHEX |
KDNV- 31G2MHEX |
KDNV- 35G2MHEX |
KDNV- 37G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.23 | 0.28 | 0.28 | 0.29 | 0.35 | 0.36 | 0.41 | 0.43 |
| kcal/h | 200,000 | 237,000 | 240,800 | 250,000 | 300,000 | 307,000 | 350,000 | 370,000 | ||
| 순환량 | ℓ | 3,333 | 5,925 | 6,020 | 4,167 | 5,000 | 5,117 | 5,833 | 6,167 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||||
| 수두압손실 | MPa{mH₂O} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | 0.001{0.1} | |
| 재질 | - | 스테인레스 강관 | ||||||||
| 접속구경 | A | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | |
-
상기 사양표는 다음과 같이 표기하였음.
- 연료소비량의 연료 발열량은 다음을 기준하였음.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/Nm³
- 프로판 : 24,350_22,400 kcal/Nm³ - 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시에 사용의 경우에는 그 합계가 보일러 열출력임.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있음.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준임.
- 상기 사양표는 예고없이 변경될 수 있음.
제품 표준 사양 STANDARD SPECIFICATION
| 항목 | 형식 | 단위 | KDNV- 40G2MHEX |
KDNV- 42G2MHEX |
KDNV- 43G2MHEX |
KDNV- 45G2MHEX |
KDNV- 50G2MHEX |
KDNV- 60G2MHEX |
| 보일러사양 | 정격열출력 | MW | 0.47 | 0.49 | 0.50 | 0.52 | 0.58 | 0.70 |
| kcal/h | 400,000 | 420,000 | 430,000 | 450,000 | 500,000 | 600,000 | ||
| 효율 | % | 99% 이상(저위 발열량 기준) | ||||||
| 전열면적 | m² | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 11.1 | |
| 버너 | - | DP5 | ||||||
| 버너용량 | kcal/h | 140,000 ~ 700,000 | ||||||
| 제어방식 | - | 인버터 비례제어 | ||||||
| 송풍기용량 | kW | 1.8 | ||||||
| 총소비전력 | kW | 1.9 | ||||||
| 전원 | V | 220V x 1ø | ||||||
| 제품중량 | kg | 1,240 | 1,250 | 1,260 | 1,270 | 1,280 | 1,700 | |
| 연료소비량 | LNG | N㎥/h | 40.4 | 42.4 | 43.4 | 45.5 | 50.5 | 60.6 |
| 프로판(LPG) | N㎥/h | 18.0 | 18.9 | 19.4 | 20.3 | 22.5 | 27.1 | |
| 구 경 | 가스입구 | A | 40 | |||||
| 연도 | ømm | 250 | 250 | 250 | 250 | 300 | 300 | |
| 외형크기 | 넓이(W) | mm | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 |
| 길이(L) | 2,900 | 2,900 | 2,900 | 2,900 | 2,960 | 3,430 | ||
| 높이(H) | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | 1,780 | ||
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 40G2MHEX |
KDNV- 42G2MHEX |
KDNV- 43G2MHEX |
KDNV- 45G2MHEX |
KDNV- 50G2MHEX |
KDNV- 60G2MHEX |
|
난방용 및 급탕 순환용 |
정격열출력 | MW | 0.47 | 0.49 | 0.50 | 0.52 | 0.58 | 0.70 |
| kcal/h | 400,000 | 420,000 | 430,000 | 450,000 | 500,000 | 600,000 | ||
| 순환량 | ℓ | 40,000 | 42,000 | 43,000 | 45,000 | 50,000 | 60,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||
| 수두압손실 | MPa{mH₂O} | 0.035{3.5} | 0.039{3.9} | 0.041{4.1} | 0.029{2.9} | 0.036{3.6} | 0.052{5.2} | |
| 재질 | - | 스테인레스 강관 | ||||||
| 접속구경 | A | 65 | 65 | 65 | 80 | 80 | 80 | |
난방용 및 급탕순환용 (333K → 343K) {50℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 40G2MHEX |
KDNV- 42G2MHEX |
KDNV- 43G2MHEX |
KDNV- 45G2MHEX |
KDNV- 50G2MHEX |
KDNV- 60G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.47 | 0.49 | 0.50 | 0.52 | 0.58 | 0.70 |
| kcal/h | 400,000 | 420,000 | 430,000 | 450,000 | 500,000 | 600,000 | ||
| 순환량 | ℓ | 20,000 | 21,000 | 21,500 | 22,500 | 25,000 | 30,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||
| 수두압손실 | MPa{mH₂O} | 0.009{0.9} | 0.01{1.0} | 0.01{1.0} | 0.007{0.7} | 0.009{0.9} | 0.013{1.3} | |
| 재질 | - | 스테인레스 강관 | ||||||
| 접속구경 | A | 65 | 65 | 65 | 80 | 80 | 80 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 항목 | 형식 | 단위 | KDNV- 40G2MHEX |
KDNV- 42G2MHEX |
KDNV- 43G2MHEX |
KDNV- 45G2MHEX |
KDNV- 50G2MHEX |
KDNV- 60G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.47 | 0.49 | 0.50 | 0.52 | 0.58 | 0.70 |
| kcal/h | 400,000 | 420,000 | 430,000 | 450,000 | 500,000 | 600,000 | ||
| 순환량 | ℓ | 6,667 | 7,000 | 7,167 | 7,500 | 8,333 | 10,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | ||||||
| 수두압손실 | MPa{mH₂O} | 0.002{0.2} | 0.002{0.2} | 0.002{0.2} | 0.001{0.1} | 0.002{0.2} | 0.002{0.2} | |
| 재질 | - | 스테인레스 강관 | ||||||
| 접속구경 | A | 50 | 50 | 50 | 65 | 65 | 65 | |
-
상기 사양표는 다음과 같이 표기하였음.
- 연료소비량의 연료 발열량은 다음을 기준하였음.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/Nm³
- 프로판 : 24,350_22,400 kcal/Nm³ - 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}, 278~338K{5~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시에 사용의 경우에는 그 합계가 보일러 열출력임.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있음.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준임.
- 상기 사양표는 예고없이 변경될 수 있음.
제품 표준 사양 STANDARD SPECIFICATION
| 항목 | 형식 | 단위 | KDNV- 70G2MHEX |
KDNV- 75G2MHEX |
KDNV- 80G2MHEXS |
KDNV- 80G2MHEX |
KDNV- 100G2MHEX |
| 보일러사양 | 정격열출력 | MW | 0.81 | 0.87 | 0.93 | 0.93 | 1.16 |
| kcal/h | 700,000 | 750,000 | 800,000 | 800,000 | 1,000,000 | ||
| 효율 | % | 99% 이상(저위 발열량 기준) | |||||
| 전열면적 | m² | 11.1 | 11.1 | 11.1 | 16.1 | 17.4 | |
| 버너 | - | DP8 | DP10 | ||||
| 버너용량 | kcal/h | 200,000 ~ 1,000,000 |
250,000 ~ 1,250,000 |
||||
| 제어방식 | - | 인버터 비례제어 | |||||
| 송풍기용량 | kW | 2.9 | 3.6 | ||||
| 총소비전력 | kW | 3.0 | 3.7 | ||||
| 전원 | V | 380V x 3ø | |||||
| 제품중량 | kg | 1,710 | 1,720 | 1,750 | 1,900 | 2,050 | |
| 연료소비량 | LNG | N㎥/h | 70.7 | 75.8 | 80.8 | 80.8 | 101.0 |
| 프로판(LPG) | N㎥/h | 31.6 | 33.8 | 36.1 | 36.1 | 45.1 | |
| 구 경 | 가스입구 | A | 50 | 50 | |||
| 연도 | ømm | 300 | 300 | 350 | 350 | 350 | |
| 외형크기 | 넓이(W) | mm | 1,050 | 950 | 950 | 1,240 | 1,240 |
| 길이(L) | 3,480 | 3,640 | 3,640 | 3,640 | 3,740 | ||
| 높이(H) | 1,780 | 1,780 | 1,780 | 1,590 | 1,590 | ||
난방용 및 급탕순환용 (333K → 343K) {60℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 70G2MHEX |
KDNV- 75G2MHEX |
KDNV- 80G2MHEXS |
KDNV- 80G2MHEX |
KDNV- 100G2MHEX |
|
난방용 및 급탕 순환용 |
정격열출력 | MW | 0.81 | 0.87 | 0.93 | 0.93 | 1.16 |
| kcal/h | 700,000 | 750,000 | 800,000 | 800,000 | 1,000,000 | ||
| 순환량 | ℓ | 70,000 | 75,000 | 80,000 | 80,000 | 100,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | |||||
| 수두압손실 | MPa{mH₂O} | 0.045{4.5} | 0.052{5.2} | 0.059{5.9} | 0.059{5.9} | 0.093{9.3} | |
| 재질 | - | 스테인레스 강관 | |||||
| 접속구경 | A | 100 | 100 | 100 | 100 | 100 | |
난방용 및 급탕순환용 (333K → 343K) {50℃ → 70℃}
| 항목 | 형식 | 단위 | KDNV- 70G2MHEX |
KDNV- 75G2MHEX |
KDNV- 80G2MHEXS |
KDNV- 80G2MHEX |
KDNV- 100G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.81 | 0.87 | 0.93 | 0.93 | 1.16 |
| kcal/h | 700,000 | 750,000 | 800,000 | 800,000 | 1,000,000 | ||
| 순환량 | ℓ | 35,000 | 37,500 | 40,000 | 40,000 | 50,000 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | |||||
| 수두압손실 | MPa{mH₂O} | 0.011{1.1} | 0.013{1.3} | 0.015{1.5} | 0.015{1.5} | 0.023{2.3} | |
| 재질 | - | 스테인레스 강관 | |||||
| 접속구경 | A | 100 | 100 | 100 | 100 | 100 | |
급탕용 (298K → 338K) {25℃ → 65℃}
| 항목 | 형식 | 단위 | KDNV- 70G2MHEX |
KDNV- 75G2MHEX |
KDNV- 80G2MHEXS |
KDNV- 80G2MHEX |
KDNV- 100G2MHEX |
| 급탕용 | 정격열출력 | MW | 0.81 | 0.87 | 0.93 | 0.93 | 1.16 |
| kcal/h | 700,000 | 750,000 | 800,000 | 800,000 | 1,000,000 | ||
| 순환량 | ℓ | 11,667 | 12,500 | 13,333 | 13,333 | 16,667 | |
| 최고사용압력 | MPa{kgf/cm²} | 1{10} | |||||
| 수두압손실 | MPa{mH₂O} | 0.002{0.2} | 0.002{0.2} | 0.003{0.3} | 0.003{0.3} | 0.004{0.4} | |
| 재질 | - | 스테인레스 강관 | |||||
| 접속구경 | A | 80 | 80 | 80 | 80 | 80 | |
-
상기 사양표는 다음과 같이 표기하였음.
- 연료소비량의 연료 발열량은 다음을 기준하였음.
- 연료 : 고위발열량_저위발열량
- LNG : 11,000_10,000 kcal/Nm³
- 프로판 : 24,350_22,400 kcal/Nm³ - 난방용 및 급탕순환용 설계유량 온도조건 333~343K{60~70℃}
- 급탕용 설계유량 온도조건 298~338K{25~65℃}
- 난방용 및 급탕용의 정격열출력은 각각의 단독 사용 시이며 동시에 사용의 경우에는 그 합계가 보일러 열출력임.
-
계측기나 계측자의 계측오차로 다음과 같이 허용값을 포함하고 있음.
- 보일러 효율계측오차 ±1%, 연료량(입열)의 계측오차 ±1.5% - 상기 보일러 효율은 진발열량(저위발열량) 기준임.
- 상기 사양표는 예고없이 변경될 수 있음.
